Десять книг об архитектуре (Книга X, главы 13-16)

Cодержание:

Марк Витрувий Поллион (Перевод: А.Ф. Петровский)

Marcus Vitruvius Pollio. De Architectura Libri Decem

КНИГА ДЕСЯТАЯ

ГЛАВА XIII

1. Рассказывают, что осадный баран был некогда изобретен следующим образом. Карфагеняне разбили лагерь для осады Гад. Захватив форпост, они стали пытаться его разрушить. Но, не имея железных орудий для его разрушения, они взяли бревно и, поддерживая его руками и беспрерывно ударяя его концом по верху стены, сбрасывали верхние ряды камней и таким образом шаг за шагом постепенно разнесли целиком все укрепление.

2. После этого плотник из Тира, по имени Пефрасмен, был этим изобретением наведен на мысль поставить мачту и подвесить к ней другую поперек в виде безмена и, раскачивая ее взад и вперед, он мощными ударами разрушил стены Гад. Герас же из Халкедона был первым, сделавшим деревянный помост на колесах, на котором он построил клетку из стоек и поперечин и там подвесил баран, закрыв эту клетку воловьими шкурами для большей безопасности тех, кто находился в этой машине для разбивания стены. А так как машина эта двигалась медленно, он стал называть ее черепахой с бараном.

3. Таковы были первые шаги к устройству этого рода механизма, после чего, во время осады Филиппом, сыном Аминта, Византии, фессалиец Полиид сделал в нем много облегчающих его усовершенствований; у него научились Диад и Харий, служившие в войске Александра. Диад пишет в своем сочинении, что он изобрел передвижные башни, которые он обыкновенно переносил на походе даже в разобранном виде, а также бурав и подмостную машину, с которой можно было прямо перейти на стену, а еще ворон разрушитель, который некоторые называют журавлем.

4. Пользовался он и бараном на колесах, описание которого оставил. Что же до башни, то он указывает, что при наименьшей ее величине высота ее равна шестидесяти локтям, ширина – семнадцати, сужение в верхней части – одной пятой нижней, стойки башни у основания – девяти дюймам, наверху – полуфуту. Такая башня, указывает он, должна быть в десять ярусов с бойницами по каждой ее стороне.

5. У большего же размера башни высота – сто двадцать локтей, ширина – двадцать три с половиною, при сужении опять-таки на одну пятую; стойки у основания – один фут, а наверху – шесть дюймов. Башню такой величины он делал в двадцать ярусов, у каждого из которых был круговой обход шириною в три локтя. Он покрывал эти башни сырыми кожами для защиты их от всяких ударов.

6. Устройство черепахи с бараном было таково же. Ширина ее внутри была в тридцать локтей, высота без щипца – тринадцать, высота же щипца от настила до вершины – семь. Над серединой крыши, отступя вверх не менее чем на два локтя, высилась башенка в три яруса; в верхнем ярусе устанавливали скорпионы и катапульты, а в нижних хранили большие запасы воды на случай тушения бросаемого огня. В ней устанавливали механизм барана, который по-гречески называется κριοδοχη, и там помещался выточенный на токарном станке вал, а установленный на нем баран посредством натяжения и отпускания канатов производил очень сильное разрушительное действие. Этот баран, так же как и башня, был защищен сырыми кожами.

7. Устройство бурава Диад объясняет в своих сочинениях так. Самая машина похожа на черепаху, но по середине ее – ствол между двумя прямыми станками, подобный стволу, который обычно имеется в катапультах и баллистах, длиною в пятьдесят локтей и глубиною в локоть; в нем устанавливали поперечный ворот. У головы этого ствола, справа и слева, было два блока, посредством которых двигался находившийся в стволе брус с окованным железом концом. Под этим брусом в самый ствол были вставлены часто расположенные валки, которые помогали ему двигаться быстрее и сильнее. Брус сверху был покрыт частыми дугами для поддержки сырой кожи, которой обвертывали машину.

8. О вороне он не счел нужным писать, так как убедился, что эта машина совершенно непригодна. Что же касается подмостных машин, называемых по-гречески επιβαθρα, и морских механизмов, которыми, согласно его описанию, пользуются при абордаже, я к величайшему моему сожалению вижу, что он только обещал описать их устройство, но этого не выполнил. Все написанное Диадом о машинах и их устройстве я изложил; теперь же я изложу то, чему я научился у своих наставников и что я считаю полезным.

ГЛАВА XIV

1. Черепаха, изготовляемая для засыпки рвов, благодаря чему можно подойти к стенам, делается так. Сбивают квадратное основание с четырьмя перекладинами, называемое по-гречески εσχαρα, длина каждой стороны которого равна двадцати одному футу. Эти перекладины скрепляют двумя другими, толщиною в две трети фута и шириной в полфута; расстояние между перекладинами – около трех с половиною футов, и внизу, в промежутках между ними, помещаются обоймы, называемые по-гречески αμαξοποδες, в которых вращаются оси колес, заключенные в железные втулки. Эти обоймы имеют шины и снабжены отверстиями, в которые пропускаются рычаги для их вращения. Таким образом, черепаха может двигаться вперед или назад, вправо или влево, или, если нужно, по косой линии при помощи вращения этих обойм.

2. На основание кладут два бруса, выступающие на шесть футов с обеих сторон, и к концам их прибивают два других бруса, выступающие еще на семь футов, толщиной и шириной – как указано в описании основания. На эту раму устанавливают врезанные в нее стойки девяти футов в высоту, не считая шипов, и толщиною в фут с четвертью в квадрате, на расстоянии полутора футов друг от друга. Сверху их связывают балками, соединенными на шипах. Над этими балками помещают стропила, соединенные друг с другом типами и подымающиеся на высоту двенадцати футов. По стропилам помещают коньковый квадратный брус.

3. Самые же стропила скрепляют прогонами и покрывают досками, лучше всего пальмовыми, или, за отсутствием их, из другого самого твердого дерева, за исключением сосны и ольхи, так как эти породы дерева ломки и легко загораются. По настилу кладут частые плетенки из тонких, возможно более свежих прутьев. Всю машину покрывают кругом сшитыми вдвое совершенно сырыми кожами, набитыми водорослями или соломой, вымоченной в уксусе. Таким образом они будут отражать удары баллист и силу огня.

ГЛАВА XV

1. Существует еще другой вид черепахи, в котором все устроено так, как было описано, кроме стропил, но она окружена парапетом, зубцами из досок и покатыми, находящимися вверху навесами, а сверху она заделана крепко прибитыми досками и кожей, которые, в свою очередь, покрываются глиной, замешанной с волосом, на такую толщину, чтобы огонь совершенно не мог повредить этой машине. Такие машины можно ставить на восемь колес, если это понадобится устроить по условиям местности. Те же черепахи, которые предназначаются для рытья и называются по-гречески ορυκτιδες, имеют все те же части, какие описаны выше, но их передние стороны сделаны в виде треугольного выступа, чтобы при метании в них снарядами со стены они не принимали ударов плоской поверхностью, но, при соскальзывании снарядов с боков, защищала от опасности находящихся внутри роющих людей.

2. Мне не представляется неуместным объяснить также и устройство черепахи, сделанной Гегетором Византийским. Длина ее основания была в шестьдесят три фута, а ширина – в сорок два. Угловые стойки, которых на раме помещалось четыре, были сбиты каждая из двух брусьев и имели в высоту тридцать шесть футов, в толщину – фут с пядью, а в ширину – полтора фута. Основание было поставлено на передвигавших его восьми колесах. Диаметр их был шесть и три четверти фута, а толщина три фута, и сделаны были они из трех кусков дерева, сплоченных друг с другом сковороднями и обвязанных железными ободами, выкованными без нагрева. Они вращались в обоймах или, как говорится, амаксоподах.

3. На перекладинах, положенных на основание, возводили четыре столба высотою в восемнадцать футов, шириною в три четверти и толщиною в две трети, на расстоянии трех четвертей фута друг от друга. Над ними соединенные в раму брусья, шириною в фут и толщиною в три четверти, сдерживали весь сруб, над которым поднимались стропила двенадцати футов высотою. Положенное на стропило бревно крепко сдерживало весь стропильный сруб. Поперек к стропилам были прибиты прогоны, обшитые досчатой кровлей, защищавшие нижние части.

4. Кроме того, черепаха имела в середине настил на брусках, где помещались скорпионы и катапульты. Затем возвышались две сорокапятифутовые сплоченные стойки толщиною в полтора фута и шириною три четверти, соединенные по верхним концам поперечным брусом, а посредине другим брусом, укрепленным между их столбами на шипах и прикованными к нему железными полосами. Над этим брусом, между стойками и поперечными брусьями, помещался кусок дерева с проделанными в нем и с той и с другой стороны гнездами и закрепленный скобами. В этом куске дерева были две выточенных оси, и привязанные ним канаты держали баран.

5. Над верхом сооружения, державшего баран, помещалась загородка, сделанная в виде башенки, для того чтобы два воина, стоя в безопасности, спокойно могли наблюдать и доносить все, что предпримет противник. Длина всего барана была в сто восемьдесят футов, ширина у основания – фут с пядью, толщина – один фут; к голове он утончался до ширины в фут и до толщины в три четверти фута.

6. У этого барана был бивень из крепкого железа, какие бывают на носах военных кораблей, и от бивня шли четыре железных полосы около пятнадцати футов в длину, прикрепленные к дереву. От головы до самой пяты бревна было протянуто три каната толщиной в восемь дюймов, которые привязывались так, как оснащивается корабль – от кормы до носа, и эти канаты были перевязаны поперечными через промежутки и фут с пядью. Весь баран был покрыт сырыми кожами. Концы канатов, на которых висел баран, представляли собою четверные железные цепи, также обернутые сырыми кожами.

7. Далее, на передней стороне барана прикрепляли к нему сколоченную из досок коробку, в которой натянуты были довольно толстые канаты, благодаря неровной поверхности которых можно было, не скользя ногами, достигнуть стены. И эта машина двигалась на шесть ладов: вперед, назад, вправо и влево, а также могла подниматься вверх и наклоняться вниз. Машину можно было поднять до высоты, достаточной для разрушения стены около ста футов, а также у нее был размах справа налево, на пространство не менее ста футов. Управляло ею сто человек, и весу в ней было четыре тысячи талантов, что составляет четыреста восемьдесять тысяч фунтов.

ГЛАВА XVI

1. О скорпионах, катапультах и баллистах, а также о черепахах и баллистах, все, что мне казалось подходящим, и кем они была изобретены, и каким образом должны делаться, я рассказал. Относительно же лестниц, кранов и других вещей, устройство которых проще, я не счел необходимым писать. Все это воины обыкновенно делают сами, да и не всюду и не одинаковым образом это бывает применимо, ибо одни укрепления не похожи на другие, так же как и отвага разных народов. Ведь одним способом должно строить военные машины против смелых и отчаянных, другим – против осторожных и третьим – против трусов.

2. Итак, если кто пожелает внимательно отнестись к этим наставлениям и, выбирая из всего их разнообразия, применить их к какому-нибудь одному устройству, он не будет лишен помощи и сумеет без колебания устроить все нужное в зависимости от обстоятельств и от местных условий. Что же касается защитных орудий, то их нечего описывать, ибо не по нашим описаниям враги строят свои осадные орудия, но их осадные приспособления чаще приходится разорять без машин, при помощи быстрой сообразительности и без подготовки, что, как передают, случилось у родосцев.

3. Был родосский архитектор Диогнет, которому ежегодно из государственной казны выплачивалось почетное жалованье за его превосходное искусство. В это время некий архитектор из Арада, по имени Каллий, приехал в Родос, прочел лекцию и показал модель стены с установленным на ней вращающимся краном, которым он захватил гелеполь, приближавшийся к укреплениям, и перетащил его по сю сторону стены. Родосцы, увидав эту модель и придя в восторг, отняли у Диогнета назначенное ему ежегодное содержание и передали эту честь Каллию.

4. Тем временем царь Деметрий, которого ради упорства его духа назвали Полиоркетом, подготовляя поход на Родос, взял с собой знаменитого афинского архитектора Эпимаха. Этот построил с величайшими затратами, старанием и огромным трудом гелеполь, высота которого была сто тридцать пять футов, а ширина шестьдесят футов. Он защитил его шерстью и сырыми кожами так, что он мог выносить удар выпущенного из баллисты камня весом в триста шестьдесят фунтов, а самая машина весила триста шестьдесят тысяч фунтов. Когда же родосцы потребовали от Каллия, чтобы он изготовил машину против этого гелеполя, для переноски его, согласно данному им обещанию, внутрь стен, он сказал, что это невозможно.

5. Ибо не все возможно произвести одним и тем же способом, но одни вещи, сделанные по образцу небольшой модели, действуют одинаково в большом размере, а для других не может быть модели, но их строят сами по себе; некоторые же таковы, что на модели они кажутся правдоподобными, но, будучи увеличены, разваливаются, как это можно видеть из следующего. Буравом можно буравить отверстия в полдюйма, в дюйм и в полтора, если же таким способом мы захотели бы сделать отверстие в пядь, это не было бы осуществимо, а об отверстии в полфута или больше не приходится даже и думать.

6. Точно так же по некоторым моделям видно, что исполнимое в малых размерах неисполнимо тем же способом в больших. Из-за этого-то родосцы, таким же образом ошибившись в расчете, нанесли несправедливое оскорбление Диогнету. И вот, увидев, что враги упорно их осаждают, что приготовлена машина для взятия города, что им угрожает рабство и опустошение государства, они упали к ногам Диогнета, умоляя его помочь родине.

7. Тот сначала отказался это сделать, но, после того как благородные девушки и юноши пришли молить его вместе со жрецами, он дал обещание, под тем условием, что, если ему удастся захватить эту машину, она будет его. Когда это было принято, он в том месте, куда должна была подойти машина, пробил стену и приказал всем гражданам вместе и каждому в отдельности выливать за стену в эту брешь и в выходящие к ней канавы сколько у каждого найдется воды, нечистот и помоев. После того как ночью туда было вылито множество воды, помоев и нечистот, на следующий день, прежде чем приближающийся гелеполь подошел к стене, он застрял в образовавшейся мокрой луже и не мог быть сдвинут ни вперед ни назад. Поэтому Деметрий, увидев, что он посрамлен мудростью Диогнета, ушел вместе со своим флотом.

8. Тогда родосцы, освобожденные искусством Диогнета, принесли ему всенародную благодарность и осыпали его всяческими почестями и наградами. Диогнет отвел этот гелеполь в город, поместил его на площади и сделал на нем надпись: «Диогнет посвящает народу этот дар из военной добычи». Так, в защитном деле нужно запасаться не только машинами, но главным образом мудростью.

9. Точно так же на Хиосе, когда неприятель вез машины-самбуки на своих кораблях, хиосцы ночью навалили земли, песка и камней в море перед своими стенами. И вот, когда неприятель на следующий день попытался приблизиться к стенам, корабли сели на насыпь, образовавшуюся под водой, и не могли ни подойти к стене, ни уйти назад, но были уничтожены пожаром, пронзенные зажигательными стрелами. Равным образом, когда осаждалась Аполлония и неприятель собирался, сделав подкоп, проникнуть незаметно внутрь стен и об этом было донесено лазутчиками аполлониатам, они, встревоженные известием, в страхе, не зная что придумать, были в отчаянии, так как не могли знать ни времени, ни того места, откуда должны были появиться враги.

10. Но тогда случился там архитектор Трифон Александрийский. Он провел внутри стены несколько подкопов и, выкапывая землю, проходил за пределы стены несколько дальше полета стрелы и во всех подкопах повесил медные сосуды. В одном из этих подкопов, пришедшемся против неприятельского, висевшие там сосуды начали звенеть от ударов железных орудий. По этому звуку узнали, в каком месте противники, ведущие подкоп, замышляли проникнуть внутрь. Определив таким образом направление, Трифон расположил наверху над головами врагов медные котлы с кипятком и смолой, а также с человеческими испражнениями и раскаленным песком. Потом ночью он пробил четыре отверстия и, внезапно залив работавших там неприятелей, всех их умертвил.

11. Точно так же, когда осаждалась Массилия и подводилось более тридцати подкопов, массилийцы, заподозрив это, увеличили глубину всего рва перед стеной. Таким образом все подкопы оказались выходящими в ров. А в тех местах, где нельзя было прокопать рва, они сделали внутри стены яму огромной длины и ширины, в виде рыбного садка, против того места, где велся подкоп, и наполнили ее водой из колодцев и гавани. Таким миом, когда подкопы туда вышли, вода, внезапно ворвавшись с огромной силой, подмыла крепления, и все, кто был внутри, были задавлены множеством воды и рухнувшим подкопом.

12. И также, когда против их стены врагами сооружался вал и место было завалено срубленными и наваленными туда для работы деревьями, массалийцы, метая туда из баллист раскаленные железные шесты, заставили загореться все укрепление. Когда же баранья черепаха подошла для разбития стены, они бросили петлю, затянув ею баран и натянув ее на колесо посредством ворота, подняли ему голову и не допустили притронуться в стене. Наконец, они разрушили всю машину раскаленными зажигательными стрелами и ударами баллист. Таким образом эти города били спасены не машинами, но искусством архитекторов, направленным против действия машин.

Что мог я разъяснить относительно устройства машин мирного и военного времени и то, что я счел наиболее полезным, я изложил в этой книге. В предыдущих же девяти я разобрал отдельные вопросы и частности, чтобы все мое сочинение в целом заключало в десяти книгах объяснение всех отделов архитектуры.

ПРИМЕЧАНИЯ

ГЛАВА XIII

1. Для осады Гадов – Гады, или Гадес (ныне Кадикс), город на юго-западе Испании. Карфагеняне заняли Гады после первой пунической войны (III в. до н. э.).

2. В виде безмена – см. X, 3, 4.

Герас из Халкедона. – Афиней называет Гераса карфагенянином.

3. Филипп, сын Аминта, – македонский царь (род. 382 г. до н. э.), отец Александра Македонского.

Полиид – см. VII, вступление 14.

Диад и Харий – см. VII, вступление 14. В "александрийских кирпичах" (laerculi Alexandrini) указывается, что Диад был главным инженером при осаде Тира (см. Дильс, Античная техника, стр. 34).

4-5. Башня – рис. 152:

A – десятиярусная башня,

B – двадцатиярусная башня.

Локоть – 4 пяди = 444 мм.

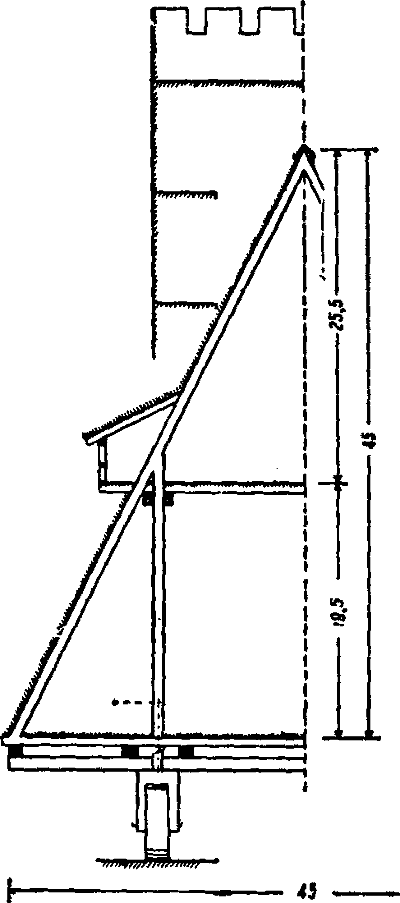

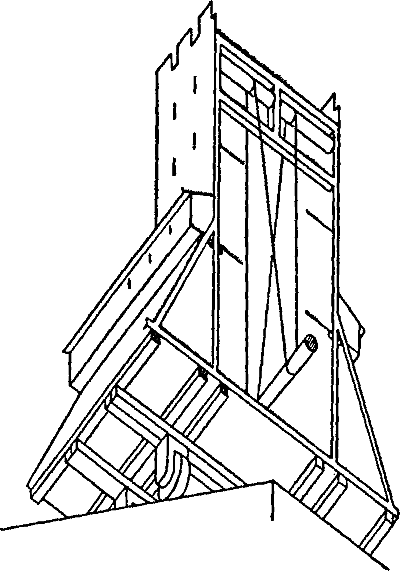

6. Черепаха с бараном – рис. 153 и 154.

7. Бурав – рис. 155.

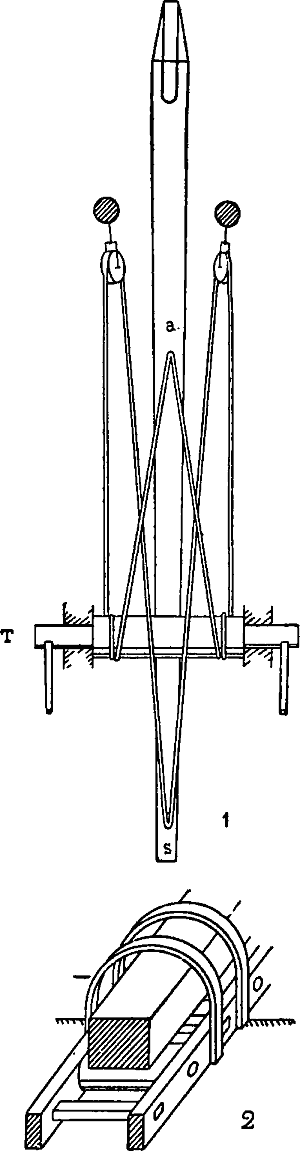

Шуази дает следующее описание механизма этого бурава (или трепана), основываясь на Афинее: Балка с острием приводится в движение воротом T. Бесконечный канат навит на ворот и связан с балкой в точках a и s. Смотря по тому, поворачивают ли ворот в ту или другую сторону, канат производит движение бурава взад или вперед. Катки, на которых лежит балка-бурав, помещены в деревянном желобе так, что концы катков вделаны в закраины желоба (фиг. 2). Желоб находится на помосте черепахи; выступающая часть его покрыта, как сводом, сырыми кожами, поддерживаемыми дугами из гибкого дерева (т. I, стр. 284).

8. Ворон – эта машина описана у Полибия (I, 22): «Так как корабли римлян (Полибий описывает первую пуническую войну) вследствие дурного устройства были неловки в движениях, то на случай битвы придумано было кем-то следующее приспособление, в позднейшее время называвшееся вороном: на передней части корабля утверждался круглый столб в четыре сажени длиною и в три ладони в поперечнике, с блоком наверху. К столбу прилажена была лестница, подбитая с помощью гвоздей поперечными досками в четыре фута ширины и в шесть саженей длины. В досчатом основании лестницы было продолговатое отверстие, коим лестница и накладывалась на столб в двух саженях от начала ее; по обоим продольным краям лестницы сделаны были перила вышиною до колен. На конце столба прикреплено было нечто наподобие железного заостренного песта с кольцом наверху, так что все вместе походило на орудие хлебопека; через кольцо проходил канат, с помощью которого во время схватки судов ворон поднимался на блоке и опускался на палубу неприятельского корабля спереди или с боков, когда во избежание бокового нападения нужно было повернуть корабль в сторону. Как только вороны пробивали палубные доски и таким образом зацепляли корабли, римляне со всех сторон кидались на неприятельское судно, если сцепившиеся корабли стояли бок о бок; если же корабли сцеплялись носами, тогда воины переправлялась по самому ворону непрерывным рядом по двое. При этом шедшие во главе воины держали щиты перед собою и отражали удары, направляемые с фронта, а следующие за ними опирались краями щитов о перила и тем ограждали себя с боков». (перевод Ф.Г. Мищенка. М. 1890)

ГЛАВА XIV

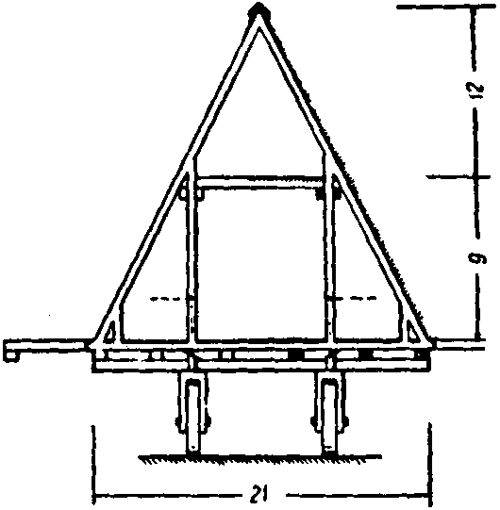

1. Черепаха для засыпки рвов – рис. 156 и 157.

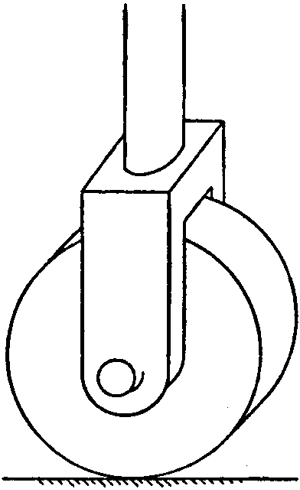

Ступицы, называемые по-гречески αμαξοποδες. – рис. 158.

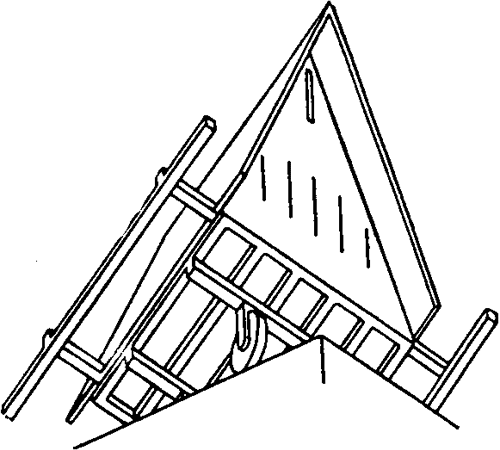

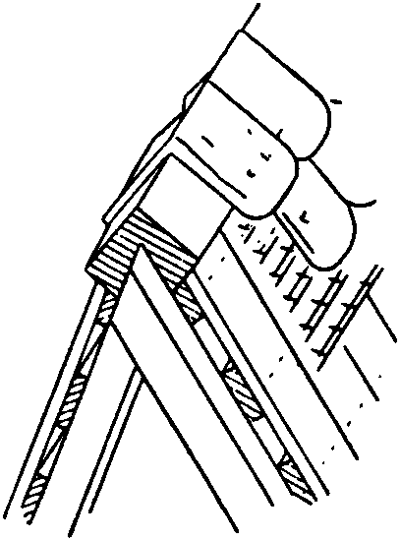

2. Над стропилами… – рис. 159.

ГЛАВА XV

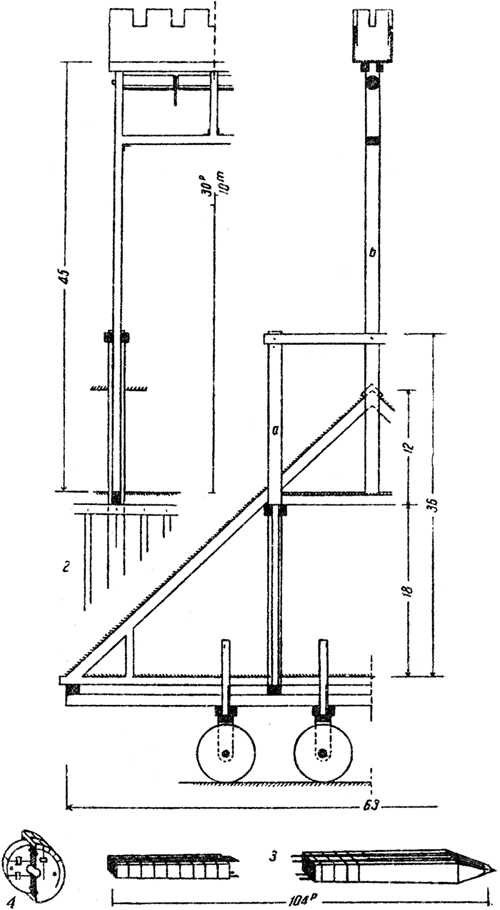

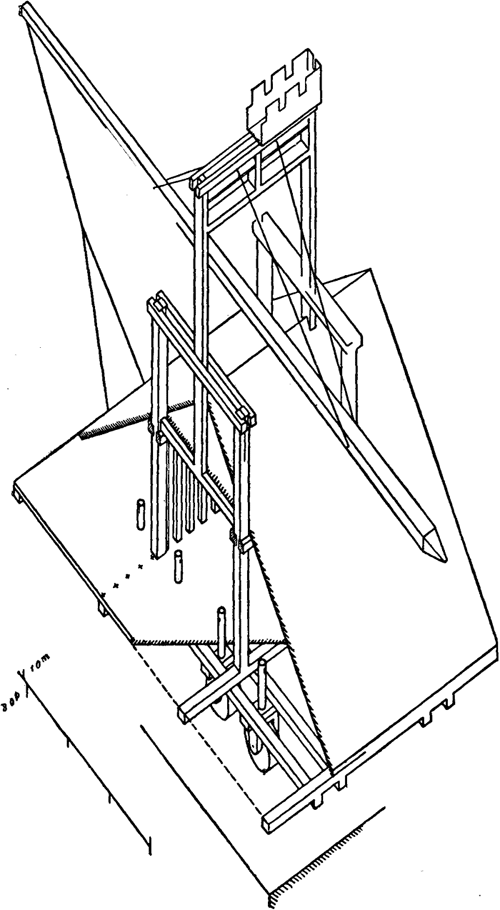

Черепаха Гегетора – рис. 160 – общий вид черепахи, рис. 161 – детали:

1 – вид сбоку (без тарана),

2 – дозорная башня,

3 – концы тарана,

4 – колесо.

(Размеры показаны в футах).

7. Фунт – 327,45 г.

ГЛАВА XVI

3. Гелеполь – дословно: «градобратель». Машина в виде башни, изобретенная Деметрием Полиоркетом («Осадителем городов»). Осада Родоса проходила в 304 г. до н. э.

9. Машины-самбуки (sambucarum machinae). – Точное устройство этой машины, которая, судя по названию, напоминала своим видом одноименный музыкальный инструмент (род арфы), неизвестно.

ИЛЛЮСТРАЦИИ
