Десять книг об архитектуре (Книга I, глава 5)


Марк Витрувий Поллион (Перевод: А.Ф. Петровский)

Marcus Vitruvius Pollio. De Architectura Libri Decem

КНИГА ПЕРВАЯ



ГЛАВА V



1. Итак, когда на основании указанных правил будут учтены все условия для здорового расположения города, когда будет выбрана местность, обильная плодами для прокормления общины, и будет обеспечен удобный подвоз припасов в город или по проведенным дорогам, или по судоходным рекам, или через морские гавани, тогда следует приступить к закладке фундаментов башен и стен, поступая следующим образом: копать ров до материка, если можно до него дойти, да и в самом материке, на глубину, соответствующую размерам возводимой постройки, и шириною больше будущих надземных стен, и заполнять его самой основательной каменной кладкой.

2. Далее, башни надо выводить за наружную часть стены, чтобы во время приступа неприятелей можно было поражать справа и слева метательными снарядами их обращенные к башням бока. Главным же образом следует заботиться о том, чтобы подход к стене при нападении был нелегким, для чего обводить ее по краю кручи с таким расчетом, чтобы дороги к воротам вели не прямо, а слева. Ибо, раз это будет сделано так, то нападающие окажутся обращенными к стене правым боком, неприкрытым щитом. Очертание города должно быть не прямоугольным и не с выступающими углами, а округлым, чтобы за неприятелем можно было наблюдать сразу из нескольких мест. Города же с выступающими углами трудно защищать, так как углы скорее служат прикрытием для врагов, чем для граждан.

3. Толщина же стен, по-моему, должна делаться такой, чтобы двое вооруженных, идущих по ним навстречу друг другу, могли беспрепятственно разойтись. Затем, сквозь всю толщу стен должно как можно чаще закладывать брусья из обожженного масличного дерева, чтобы стена, связанная с обеих сторон этими брусьями, как скрепами, навеки сохраняла свою прочность: ибо такому лесу не могут повредить ни гниль, ни непогода, ни время, но он и зарытый в землю и погруженный в воду сохраняется без всякой порчи и остается всегда годным. Итак, это относится не только к городским стенам, но и к подпорным сооружениям, и все те их стены, которые должны строиться в толщину городских, будучи скреплены таким образом, не скоро подвергнутся разрушению.

4. Расстояния же между башнями следует делать так, чтобы они одна от другой отстояли не дальше полета стрелы, для того чтобы можно было нападение врагов на какую-нибудь из них отразить скорпионами и другими метательными орудиями, стреляя с башен и с правой и с левой стороны. А стену, примыкающую к внутренним частям башен, надо разделять промежутками, равными ширине башен, и делать переходы во внутренних частях башен брусчатыми и без железных скреплений. Ибо если неприятель займет какую-нибудь часть стены, то осажденные разломают такой помост и, если управятся быстро, не допустят неприятеля проникнуть на остальные части башен и стены без риска стремглав слететь вниз.

5. Башни следует делать круглыми или же многоугольными, ибо четырехугольные скорее разрушаются осадными орудиями, потому что удары баранов обламывают их углы, тогда как при закруглениях они, как бы загоняя клинья к центру, не могут причинить повреждений. При этом укрепления стены и башен оказываются наиболее надежными в соединениях с земляными валами, так как их не в состоянии повредить ни бараны, ни подкопы, ни другие военные орудия.

6. Однако не во всех местах требуется возводить валы, а только там, где с возвышенности можно по ровному месту подойти к стенам для приступа. Поэтому в подобного рода местах надо, во-первых, делать как можно более широкие и глубокие рвы, а затем закладывать фундамент стены вала в дно рва и возводить его такой толщины, чтобы хорошо поддерживать насыпь.

7. Точно так же с внутренней стороны подпорного сооружения находится фундамент другой стены на таком расстоянии от внешнего, чтобы можно было разместить там защитные войска, построив их во всю ширину вала в боевом порядке; когда же будут возведены фундамента на таком расстоянии друг от друга, то поперек между ними надо поместить другие, связанные с внешним и внутренним фундаментами и расположенные гребнеобразно, наподобие зубцов пилы. При таком устройстве огромная тяжесть земляной насыпи, распределенная на мелкие части и не давя всем своим грузом, никак не сможет распереть подпорные сооружения стены.

8. Что же до материала, из которого должно выкладывать или строить самую стену, то тут нельзя ничего предписывать из-за того, что далеко не всюду можно иметь достаточное количество нужных запасов. Но надо пользоваться либо тесаным камнем, либо базальтом, либо бутом, или же либо обожженным, либо сырым кирпичом, – где что найдется. Ведь не всюду, как в Вавилоне, стены сделаны из обожженного кирпича и находящейся там в изобилии жидкой горной смолы, заменяющей известь и песок, и не во всех странах и местностях можно пользоваться в таком количестве подобного же рода материалами для постройки из них долговременных и прочных стен.



ПРИМЕЧАНИЯ

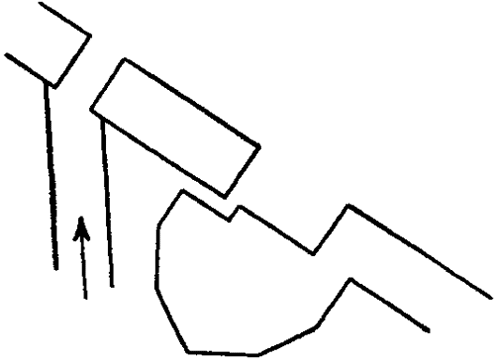

2. Рис. 1.

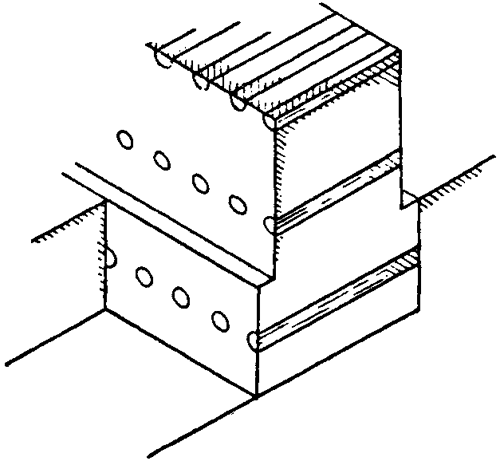

3. Рис. 2. На рисунке изображены прокладные деревянные брусья, проходящие сквозь массив толстых стен и их фундаментов. Суковатость оливкового дерева не допускает сплачивания брусьев; поэтому их по крайней мере закладывают «как можно чаще».

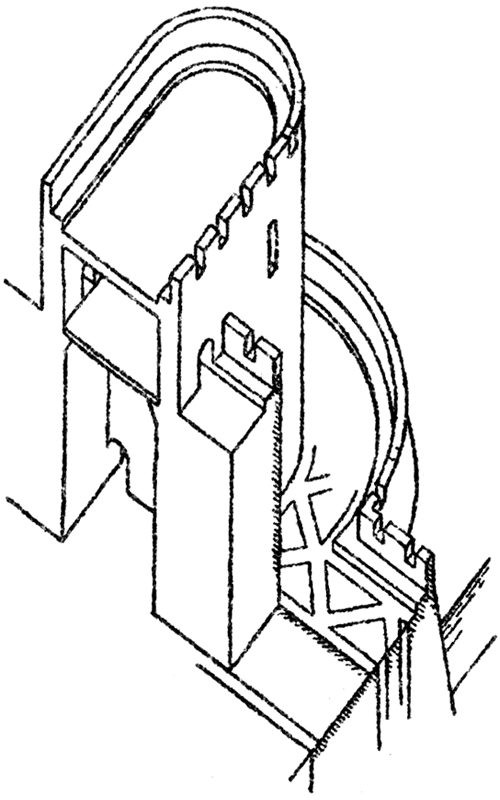

4. Рис. 3. Витрувий не указывает, должен ли нижний ярус башни быть массивным.

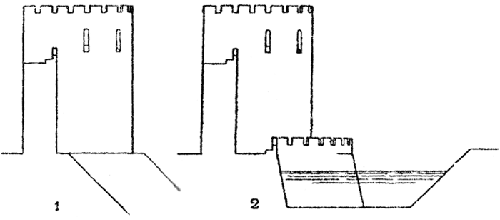

6. Рис. 4. Изображены: 1 – стена на вершине откоса, защищенная только башнями, 2 – стена, открытая ударам «барана» (стенобитного орудия) и потому защищенная валом и рвом.

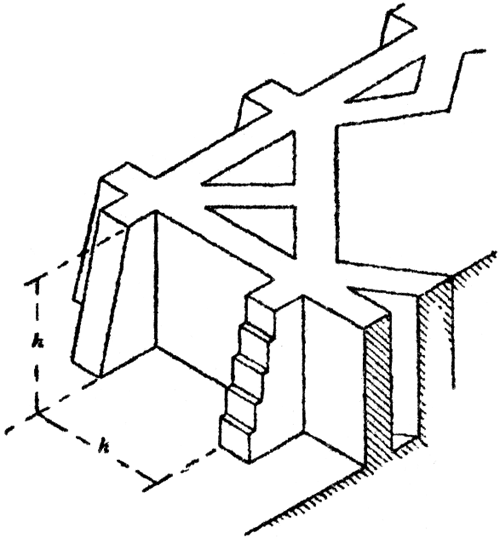

7. Глубина строя когорты была десять человек (см. выше рис. 3, а также рис. 104 к VI, 8, 5-7, где Витрувий описывает такой же пилообразный внутренний каркас, но его наружные контрфорсы, конечно, не применимы для крепостного вала.



ИЛЛЮСТРАЦИИ



Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 104

Публикация:
Марк Витрувий Поллион. Десять книг об архитектуре. М., 1936
