Короткие замечания о баллистах в De rebus bellicis


Дитвульф Баатц (Перевод: И.Ф. Каюмов, В. Шульзингер)

Dietwulf Baatz. Eine Katapult-Spannbuchse aus Pityus, Georgien (UdSSR)

(фрагмент)



В дальнейшем характерная железная арочная распорка встречается в двух катапультах, описанных в De rebus bellicis Анонима. Эта рукопись принадлежит к 4-му столетию от Р.Х. Здесь арочная распорка есть у очень большой катапульты, ballista fulminalis, на сопровождающем рисунке и также упоминается в тексте (как arcus ferreus). 1 У ballista quadrirotis арочная распорка представлена только на сопровождающем рисунке. Этот типичный конструктивный элемент поздней катапульты встречается также в находке из Оршова, точно так же принадлежащей 4-му столетию от Р.Х. 2 Далее она описывается позднеантичным Псевдо-Героном и иллюстрируется там техническими рисунками. 3 Арочная распорка указывается в тексте как καμάριον, что соответствует латинскому arcus ferreus.



1. M.W.C. Hassall u. R. Ireland (Hrsg.), De rebus bellicis. Part II: BAR Int. Ser. 63 (1979) 8 рис. VII (иллюстрация к тексту ballista quadrirotis) 17 рис. XVIII (текст и иллюстрация к тексту ballista fulminalis); табл. 22-23 (четыре версии иллюстрации к тексту ballista fulminalis). К сожалению, рисунки дошли только в постантичных копиях, которые испорчены недоразумениями и своеобразными интерпретациями переписчика.

2. Арочная распорка от катапульты из Оршова: Saalburg-Jahrb. 31, 1974, 58 сл. Рис. 9-10; Britannia 9, 1978, 11 Рис. 9; табл. 2B.

3. Ср. Anm. 22.






Dietwulf Baatz. Katapulte und mechanische Handwaffen des spätrömischen Heeres

(фрагмент)



Некое своеобразие представляет собой анонимная рукопись De rebus bellicis (2-я половина 4 столетия от Р.Х.). Там коротко описаны ballista quadrirotis и ballista fuminalis, как предположительные открытия составителя. Текст был снабжен иллюстрациями, переданными, правда, только в поздних копиях 16 века (рис. 1). 4 Но в перерисовках иллюстраций на протяжении долгих веков многие технические подробности потеряли свою ясность, кроме всего прочего – торсионные пружины. На рисунках обоих катапульт все же узнаваемы сходства со стрелометами на колонне Траяна: у обеих катапульт бросается в глаза направленная наверх дуговая распорка, как и на колонне Траяна. Ballista quadrirotis смонтирована на двуосной повозке. Она напоминает небольшую, передвижную катапульту на колонне Траяна, чья передвижная повозка, однако, только одноосна. Орудие на одноосной повозке применялось вероятно только в позднеримское время и появляется у Вегеция под названием carroballista. Гиганская ballista fuminalis Анонима натягивалась двумя ступенчатыми колесами, посредством двух талей (подъемных блоков). Речь идет о сверхогромной катапульте, продукте фантазии, вероятно никогда и не построенной. Анонимный составитель вероятно набросал свои катапульты по образцу современных катапульт 4 века от Р.Х.



4. E. W. Marsden, Greek and Roman Artillery: Technical Treatises. Oxford, 1971, стр. 240-246.

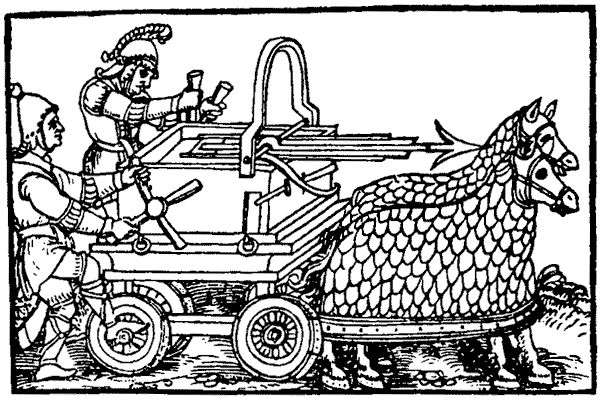

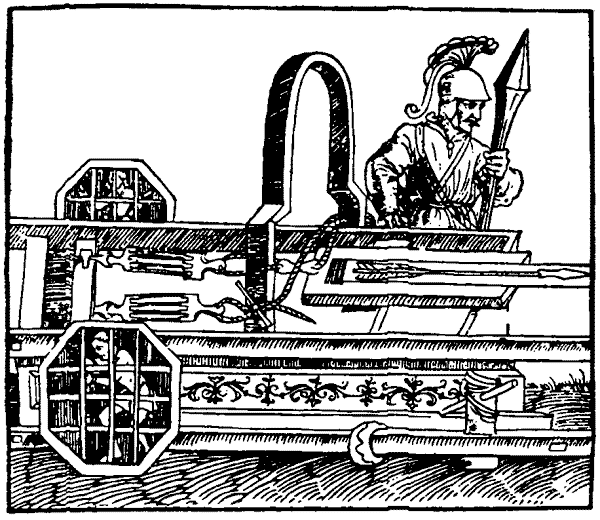

Иллюстрации к тексту Анонима, De rebus bellicis.

Вверху: ballista quadrirotis; внизу: ballista fulminalis

Публикация:
Saalburg-Jahrbuch 44, 1988, стр. 62-63, Journal of Roman Military Equipment Studies 10, 1999, стр. 6, 9
