Общие данные



На приведенной ниже группе иллюстраций вы можете видеть баллисту (слева), онагр (в центре) и скорпион (справа), изображенные в соотнесении со средним ростом легионера (170 см). Как несложно заметить, легионная, то есть по сути полевая артиллерия (в отличие от крепостной) не отличалась выдающимися размерами. Это легко объясняется естественным требованием, которое впоследствии предъявлялось к полевой артиллерии в пороховую эпоху уже начиная со времен Карла Смелого: быть подвижной, маневренной, не отягощать сверх меры армию на марше.




Баллиста. Вид сбоку

Онагр. Вид сбоку

Скорпион. Вид сбоку
Баллиста. Вид сверху. Правое плечо отведено назад Онагр. Вид сверху. Скорпион. Вид сверху. Правое плечо отведено назад
Баллиста. Вид спереди Онагр. Вид спереди Скорпион. Вид спереди

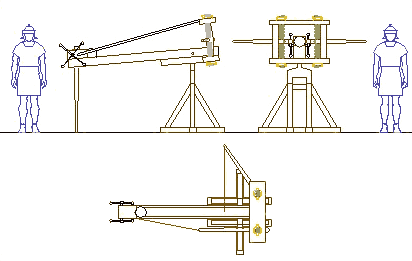

Рис.1. Баллиста, онагр, скорпион. Общий вид.




Баллиста



Баллистой в римской армии именовалась двухплечевая машина торсионного действия, которая метала круглые ядра по относительно настильной траектории.

По мнению многих зарубежных исследователей, в ряду баллиста-онагр-скорпион баллисту можно признать основным артиллерийским орудием римского легиона. Обосновывается это так: скорпион (парк этих машин был куда больше, чем парк баллист), де, в тактическом отношении не может считаться аналогом собственно "артиллерийского орудия" в современном смысле слова, а, скорее, должен быть признан чем-то средним между крупнокалиберным пулеметом и противотанковым ружьем. Онагров же, судя по всему, в римской армии позднереспубликанского периода было в 3-10 раз меньше, чем баллист. Ниже приведен общий вид баллисты в трех проекциях.




Баллиста. Общий вид.

Рис.2. Баллиста (калибр – 10 мин). Общий вид.




А вот баллиста во фронтальной проекции. Хорошо видны оси метательных рычагов и система крепления двух блоков упругих жил. Ниже приведен этот же фрагмент баллисты в двух других проекциях.




Баллиста. Вид спереди

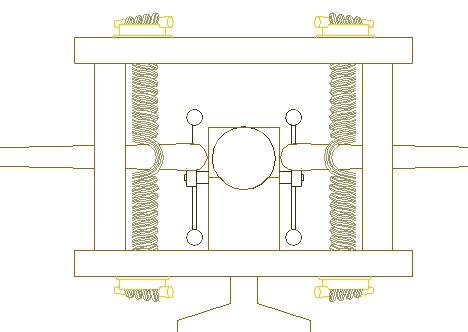

Рис.3. Баллиста. Вид спереди (подробно).

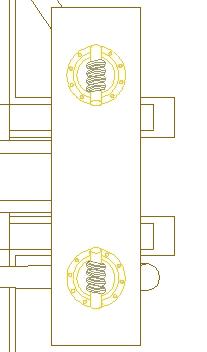

Рис.4.   Баллиста. Вид сверху (подробно).

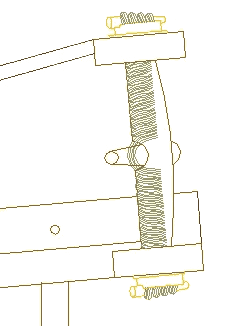

Рис.5. Баллиста. Вид справа (подробно)




Онагр



Онагр – это одноплечевая торсионная метательная машина с дополнительной пращой, предназначенная для метания снарядов по сравнительно крутой параболической траектории. В качестве снарядов выступали сферические камни или горшки с зажигательной смесью. Относительно эволюции онагров и их места в структуре вооружения римской армии существуют по меньшей мере два различных мнения.

Мнение первое. Онагры (одноплечевые палинтоны) были изобретены римлянами после заимствования у греков баллист (двухплечевых палинтонов) и представляют собой технологический шаг вперед: вместо более сложной конструктивно баллисты получаем более простой камнемет, который, к тому же, имеет калибр, в 2-3 раза больший, чем его предшественница. (Данного мнения, в частности, придерживается ваш покорный слуга. Именно так я рассматриваю эволюцию метательных машин в обзорной статье и именно его отстаиваю в секции Онагр).

Мнение второе. Онагр имеет более низкие дальность и точность стрельбы, чем баллиста. Это минус. У онагра отсутствуют механизмы вертикальной и горизонтальной наводки. Это тоже минус. Следовательно, баллиста является более эффективным оружием. И, значит, римляне в эпоху расцвета технологий и военного дела (II в.до н.э. – I в.н.э.) должны были предпочитать баллисту онагру. В период зрелой и поздней Империи (II в.н.э. – V в.н.э.), вместе с упадком технологии, более простой онагр был признан предпочтительным и оттеснил баллисту на вторые роли.

При этом, однако, сторонники обоих мнений сходятся в том, что онагр и баллиста – устройства различного назначения. Баллиста – орудие двухцелевое, которое можно использовать как в качестве осадной (крепостной), так и полевой артиллерии. Онагр – орудие исключительно осадное (крепостное). Стало быть, долгое время баллиста и онагр существовали в римской армии не в качестве соперников, а на правах дополняющих друг друга партнеров.

Ниже приведен общий вид небольшого легионного онагра. Крупные осадные онагры имели размеры, в 2-3 превосходящие данный.




Онагр. Общий вид

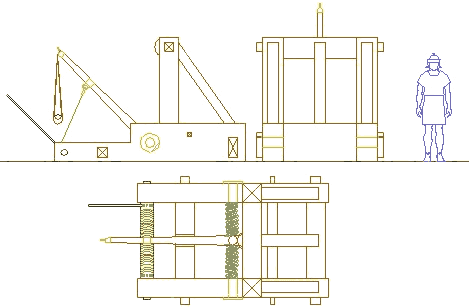

Рис.6. Онагр. Общий вид.




Иллюстрация справа показывает конструкцию стопорно-спускового крюка метательного рычага онагра. По уверениям Пэйна-Гэлви (Payne-Gallwey), одного из реконструкторов онагра, данная система проста в изготовлении и исключительно надежна.




Стопорно-спусковой крюк онагра

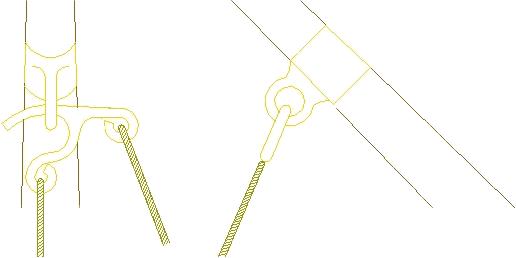

Рис.7. Стопорно-спусковой крюк онагра.




Захватывающий сюжет внизу иллюстрирует фазы выстрела из онагра. Легко видеть, что траектория снаряда будет тем круче, чем короче праща и чем ближе к оси вращения метательного рычага придвинут стопорный брус. По мнению Гарри Брюггемана, автора этих чертежей, он немного завысил длину пращи. Легко видеть, что, вопреки всем утверждениям историков, камень этого онагра летит по классической настильной траектории.




Онагр, производящий выстрел

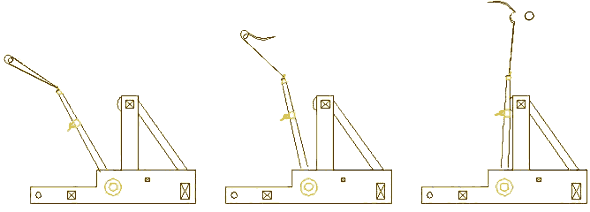

Рис.8. Онагр, производящий выстрел.




Скорпион




Рис.9. Скорпион (калибр – "три пяди"). Общий вид.




Скорпион – это небольшой двухплечевой торсионный стреломет, предназначенный для стрельбы по настильной траектории. Приведенный в данной статье скорпион изготовлен из металла (бронза и сталь). Скорпионы более ранних конструкций изготовлялись из дерева и были более громоздкими (см.ниже). Данный образец является так называемым "трехпядевым" скорпионом, то есть предназначен для метания стрел длиной 27 дюймов (до 70 см).



Подробности устройства  |  Боевое применение



При написании данной статьи были использованы материалы с сайта The Roman Army by Gary Brueggeman. Перепечатка иллюстраций произведена в соответствии с письменным разрешением автора сайта, Гари Брюггемана, на некоммерческое использование его превосходных чертежей, выполненных в AutoCAD 14.
