Скорпион

А. Зорич

Скорпион

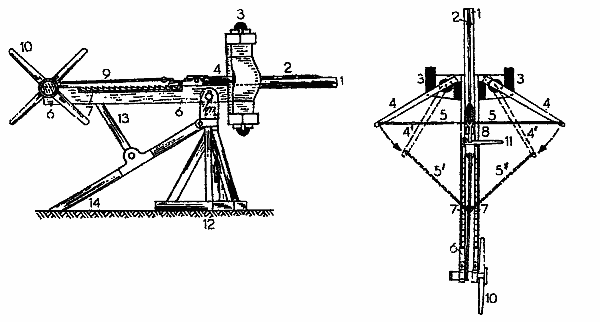

Рис. 1. Устройство скорпиона


1 – Направляющая  планка со шпонкой в форме "ласточкина хвоста"
2 – Паз для  стрелы и стрела в направляющей планке
3 – Пучки скрученных жил (справа и слева)
4 – Рычаг в свободном положении
4’ – Рычаг в положении заряженной машины
5 – Тетива в свободном положении
5’ – Тетива в положении заряженной машины
6 – Ствол орудия, в котором вырезан паз в форме "ласточкина хвоста"; в пазу движется  планка со шпонкой соответствующей формы
7 – Расположенные на станине орудия  справа и слева зубчатые рейки, с которыми входит в зацепление защелка направляющей планки при возвращении последней в исходное положение с помощью каната (9), канат привязан к одетому на тетиву двойному зубцу (8)


8 – Двойной зубец
9 – Канат, наматываемый на вал ворота (10), когда рычаги натяжения  (4) посредством оттягивания тетивы (5) приводятся  в положение натяжения
10 – Ворот
11 – Спусковой механизм, который поднимает защелку, связанную с зубцами таким образом, что удерживаемая  ими планка освобождается, направляющая  планка получает поступательное движение и стрела летит в направлении цели
12 – Подставка орудия  (конструкция  из деревянных брусьев)
13 – Передвижная  рукоять для  изменения  вертикальной наводки
14 – Регулируемая  опора для  горизонтальной наводки



Первоначально двухплечевые торсионные стрелометы, именуемые обычно катапультами (katapeltes), возникли в IV в. до н.э. в ареале греческой цивилизации (возможно, в Сицилии). Название "катапульта" иногда переводят как "пробивающая пельту" и выводят из типового тактического требования, предъявлявшегося к машине: пробивать стандартный пехотный щит (пельту). Устройство торсионного стреломета достаточно подробно изложено в комментариях к рисунку 1 (вверху страницы).



Скорпион

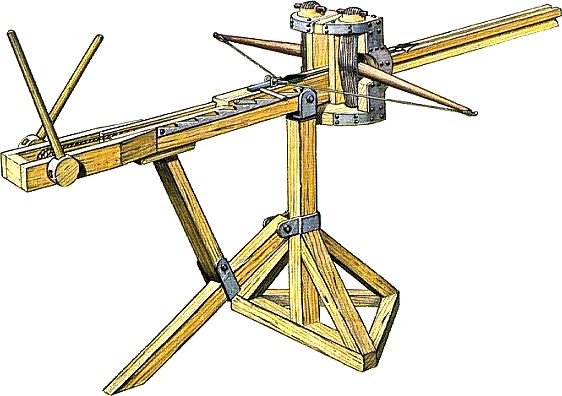

Рис. 2. Греческий "скорпион", катапульта (ок. 340 г. до н.э.)



Римляне заимствовали этот тип метательных машин не позднее III в. до н.э. Небольшие двухплечевые стрелометы начали именоваться у римлян "скорпионами" (scorpio). Откуда берется такое название сказать довольно трудно – не то стрела машины "жалила насмерть, как скорпион", не то общий абрис машины при взгляде сверху напоминал скорпиона (некоторое сходство и впрямь можно обнаружить, если трактовать метательные рычаги как клешни скорпиона).

Изображенный на рисунке римский скорпион отличается от греческой катапульты тем, что в нем использованы не прямые, а выгнутые метательные рычаги, что позволяет несколько увеличить угол закрута упругих блоков (тоносов) при заряжании и тем самым увеличить силу выстрела.

Дальнейшим усовершенствованием скорпиона стала хиробаллистра. В статье о ней находятся подробные чертежи, исходя из которых можно судить также о конструкции и пропорциях многих узлов скорпиона.



Скорпион

Рис. 3. Римский скорпион (ок. 50 г. до н.э.)
