Рисунки


В.Н. Васильев

Рис. 1

Рис. 1.

1 — Гумаровский могильник (прорисовка С.В.Попова); 2 — Филипповский могильник, курган 3; 3 — Линевский одиночный курган; 4 — Филипповский могильник, курган 1. Абрис всадника


Рис. 2

Рис. 2.

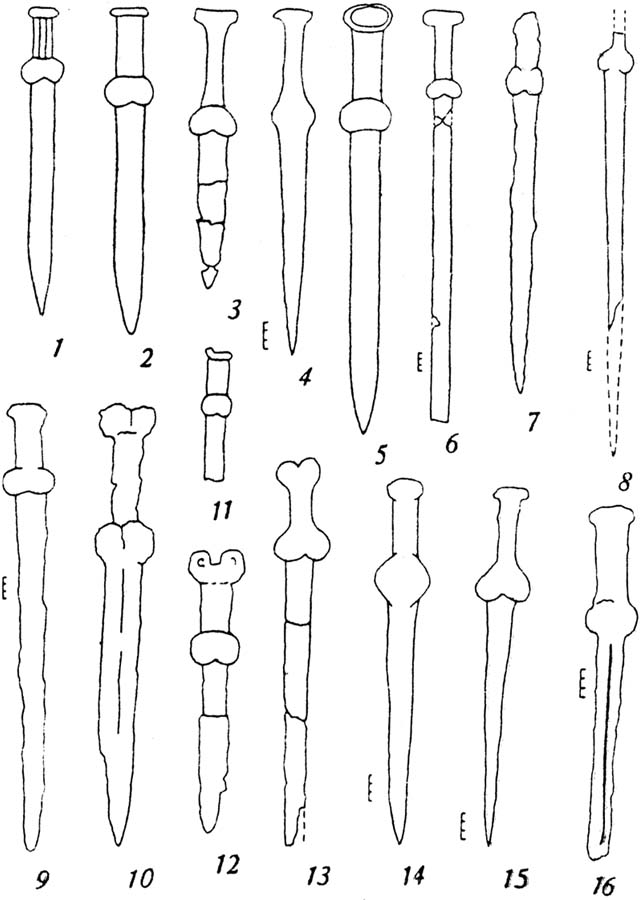

1 — Любимовка, урочище Лапасина. Основное погребение; 2 — Нагорное, к.9, п.4; 3 — Нагорное, к.3; 4 — II Сибай, к.17; 5 — Сынтас, к.1. п.1; 6 — Бесоба, к.8; 7 — Новый Кумак, к.5, п.1; 8 — Альмухаметаво, к.9, п.3; 9 — II Новоорский, к.4; 10 — Липовка, к.5; 11 — Алебастрова гора, к.3; 12 — I Новоорский, к.6, п.5; 13 — Матвеевский, к.5; 14 — II Сибай, к.17; 15 — II Сибай, к.17; 16 — Четыре Мара, к.5, п.1


Рис. 3

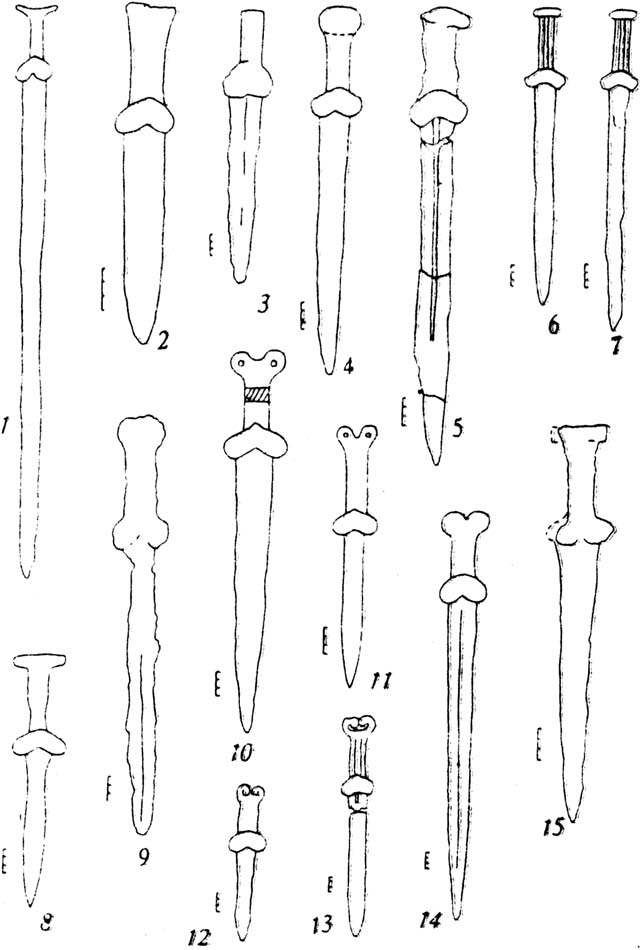

Рис. 3.

1 — Нагорное, к.8; 2 — Карсакбас. к.2; 3 — I Ивановка, к2, п.1; 4 — Новый Кумак, к.26, п.1; 5 — I Березовка, к.1, п.2; 6 — Гумарово, к.4; 7 — Гумарово, к.4; 8 — Сынтас, к.1, п.2; 9 — Мечет-Сай, к.9, п.2; 10 — Нагорное, к.3; 11 — Бесоба, к.8; 12 — Новый Кумак, к.15, п.2; 13 — Сара, к.7; 14 — Филипповка, к.23, п.3; 15 — II Сибай, к. 3


Рис. 4

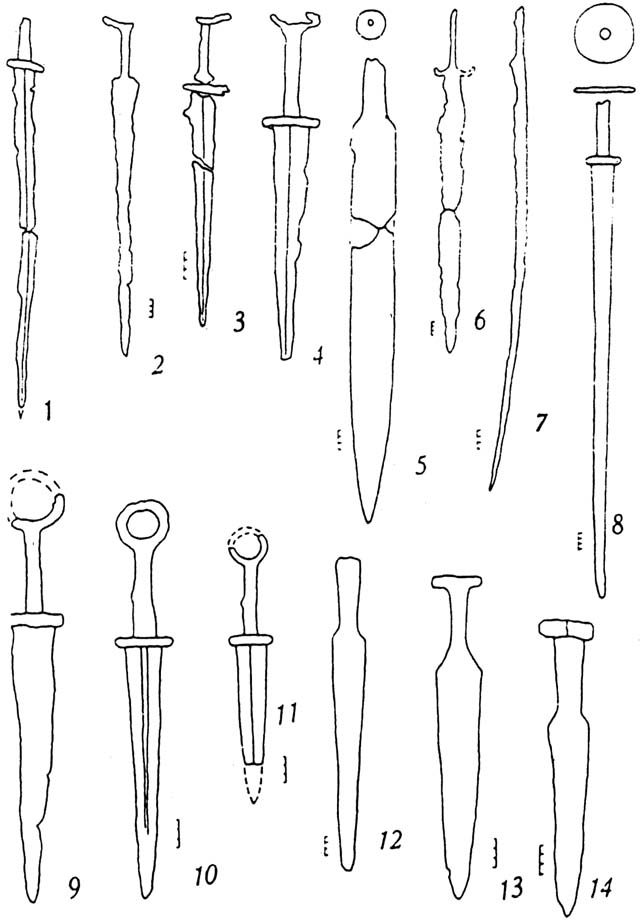

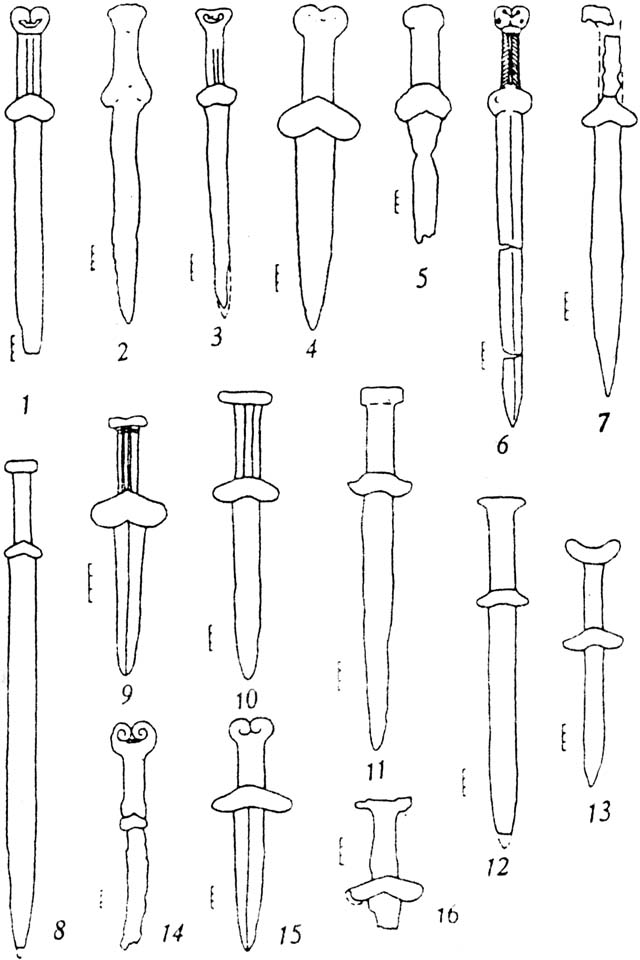

Рис. 4.

1 — Сынтас, к.1, п.3; 2 — Мечет-Сай, к.6, п.9; 3 — Гумарово, к.3; 4 — Три Мара, к.4; 5 — Новый Кумак, к.7, п.1; 6 — хут. Черниговский; 7 — Нагорное, к.3; 8 — Гумарово, к.5, кост.1; 9 — Бесоба, к.4; 10 — Новый Кумак, к.19, п.2; 11 — Нагорное, к.3; 12 — Жалгыз-Оба; 13 — Бесоба. к.1; 14 — III Новый Кумак, к.2, п.1; 15 — III Аландское, к.5, п.1; 16 — Новый Кумак, к.26


Рис. 5

Рис. 5.

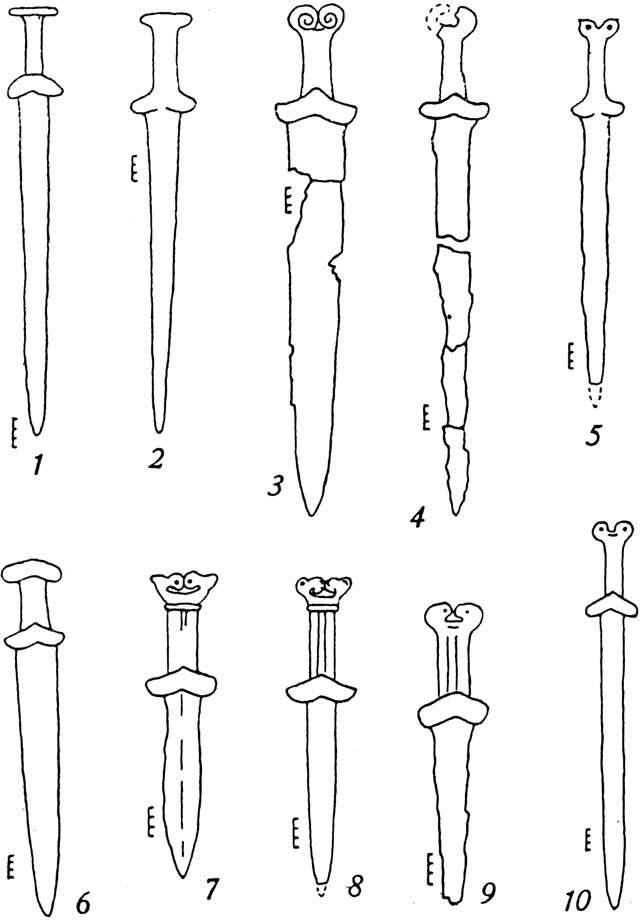

1 — Нагорное, к.3; 2 — II Новоорский, к.4; 3 — Старый Комсомол; 4 — IV Тавлыкаево, к.4, кост.1; 5 — Гумарово, к.5, кост.2; 6 — Алебастрова гора, к.2; 7 — Бесоба, к.5; 8 — Бесоба, к.5; 9 — Бесоба, к.9; 10 — Бесоба, к.8


Рис. 6

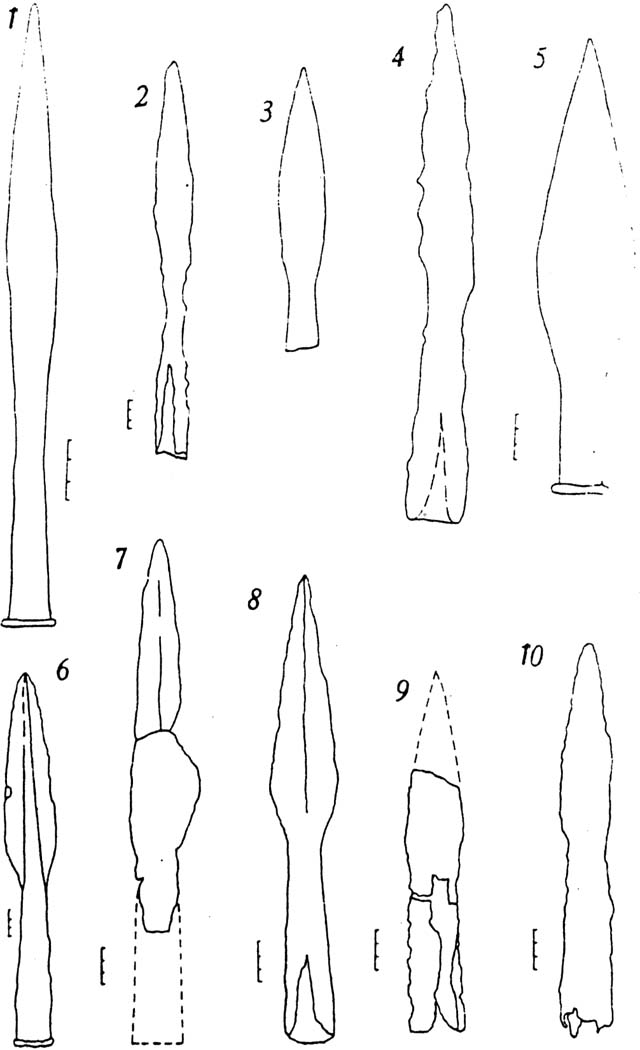

Рис. 6.

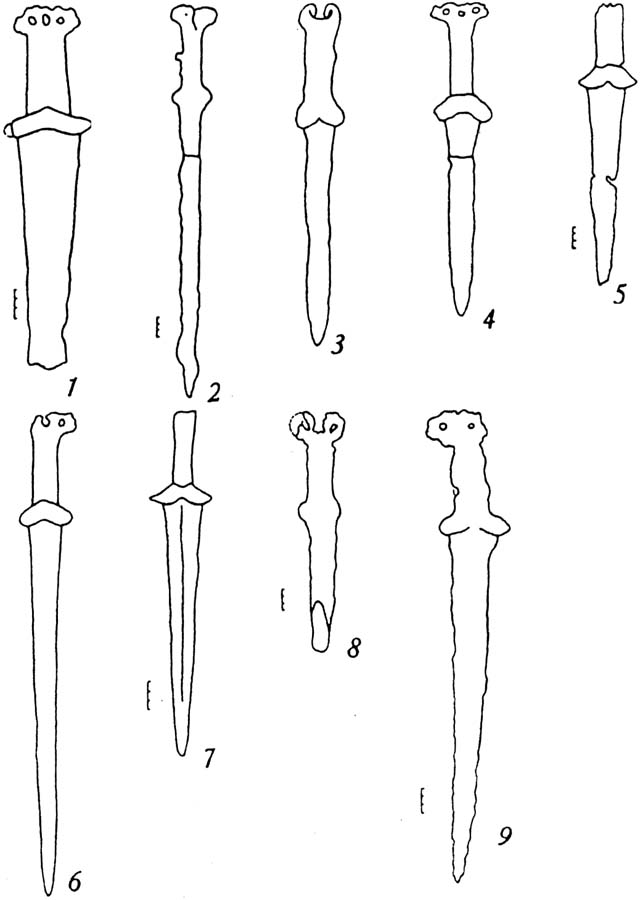

1 — Джангала, гр. Кара-Оба, к.11, п.1; 2 — Новый Кумак, к.18, п.1; 3 — Новый Кумак, к.5; 4 — Муракаево, к.5, п.3; 5 — Ибрагимово; 6 — Филипповка, к.7; 7 — Филипповка, к.6; 8 — I Новоорский, к.4; 9 — I Новоорский, к.7, п.2


Рис. 7

Рис. 7.

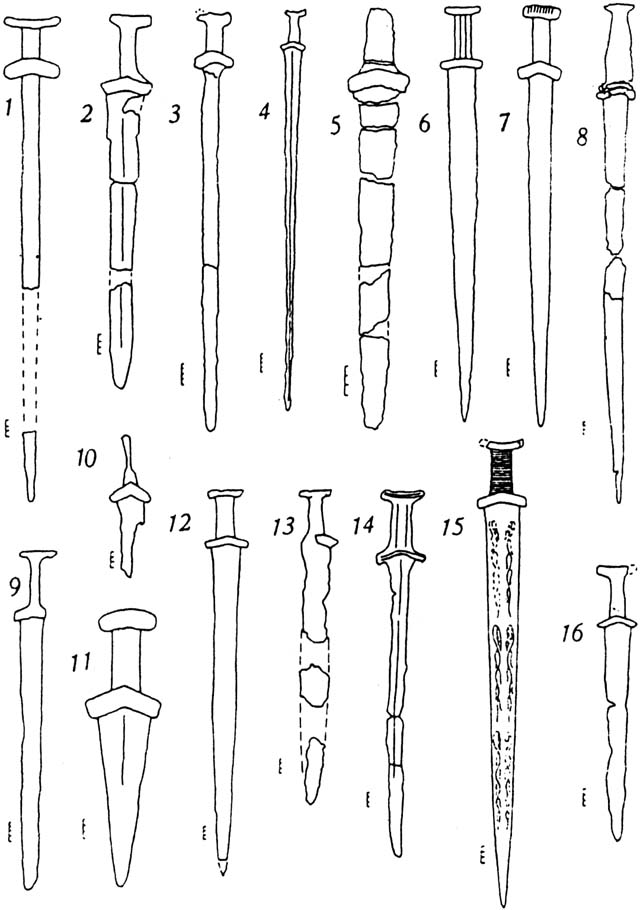

1 — Любимовка, к.1, п.4; 2 — Буруктал; 3 — Новый Кумак, к.13; 4 — Леканды, к.4, п.3; 5 — Тавлыкаево, к.4; 6 — Переволочан, к.10, п.2; 7 — Филипповка, к.14, п.2; 8 — Каскажел, к.4; 9 — Синеглазово, к.25; 10 — Преображенка (Елга), к.3; 11 — Филипповка, к.24, п.1; 12 — Муракаево, к.4, п.3; 13 — Альмухаметово, к.11, п.2; 14 — Филипповка, к.3; 15 — Филипповка, к.1; 16 — Леканды, к.3, п.2


Рис. 8

Рис. 8.

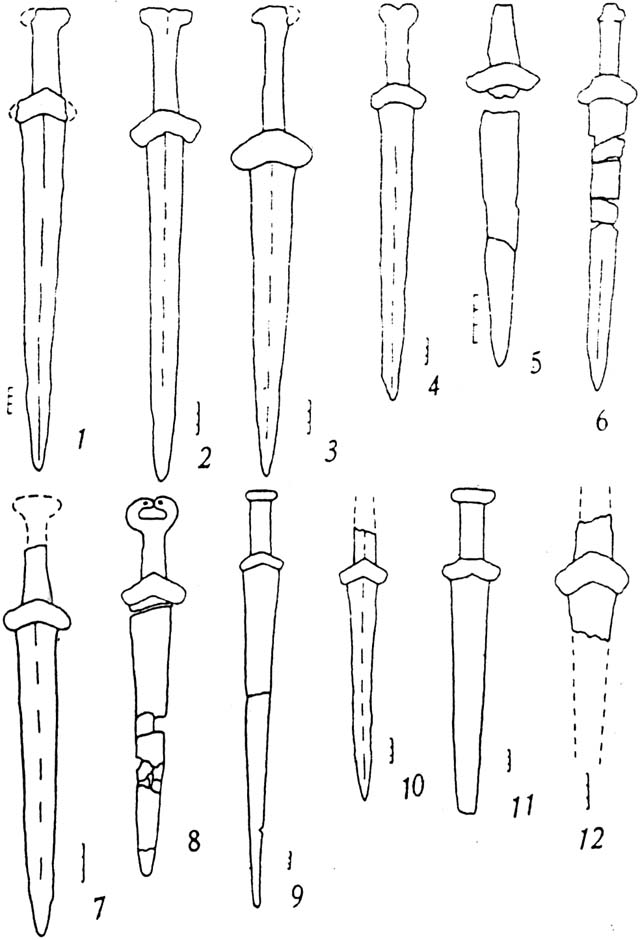

1 — II Сибай, к.7; 2 — Альмухаметово, к.4; 3 — II Сибай, к.3; 4 — II Сибай, к.7; 5 — Липовка, к.2; 6 — Ак-Жар, к.4; 7 — II Сибай, к.3; 8 — Осьмушкино; 9 — Филипповка, к.10; 10 — II Сибай, к.7; 11 — Переволочан, к.6, п.1; 12 — Альмухаметово, к.9, п.2


Рис. 9

Рис. 9.

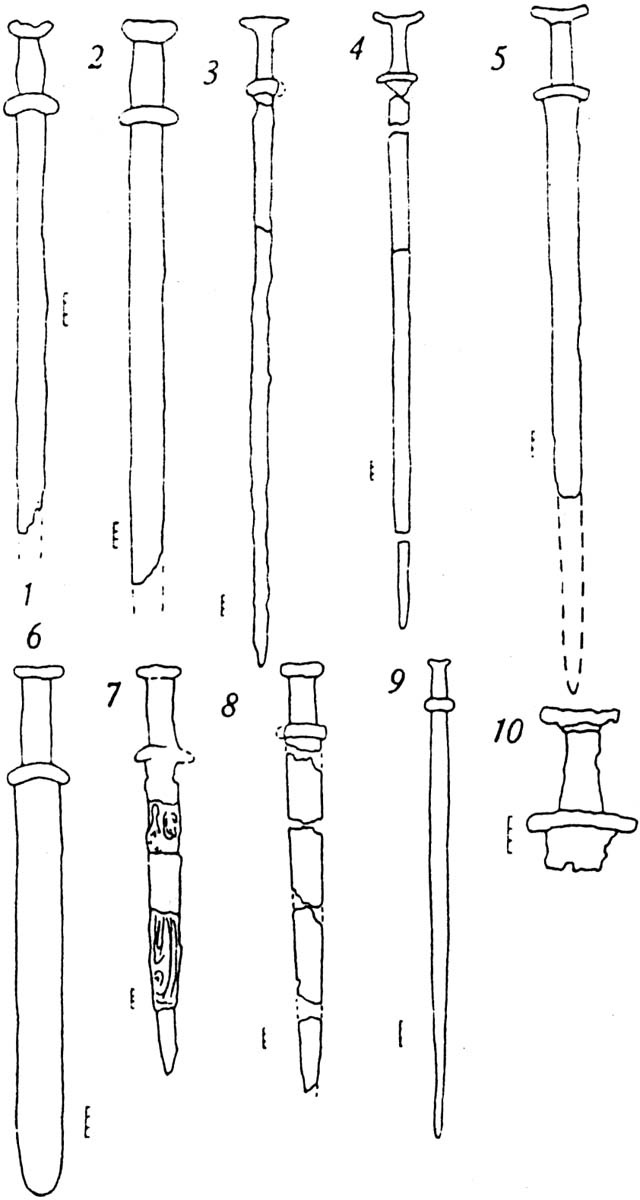

1 — Любимовка, к.1, п.3; 2 — Пятимары, к.9, п.1; 3 — Новый Кумак, к.12; 4 — Березовский; 5 — Переволочан, к.10, п.4; 6 — Три Мара, к.4; 7 — Новый Кумак, к.16; 8 — VII Ново-Мурапталово, к.1, п.2; 9 — Четыре Мара, к.7, п.3; 10 — Муракаево, к.5, п.1


Рис. 10

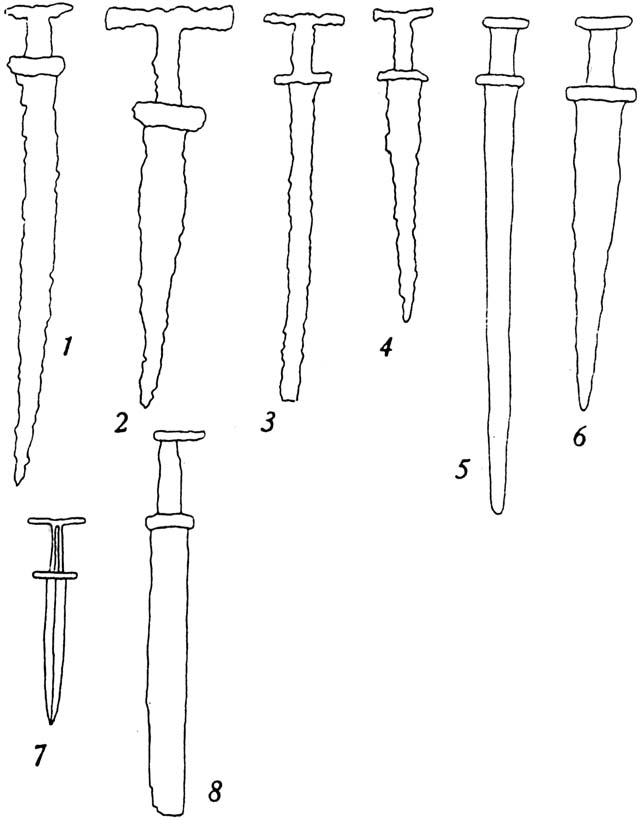

Рис. 10.

1 — Мечет-Сай, к.7, п.7; 2 — Мечет-Сай, к.7, п.4; 3 — Мечет-Сай, к.7, п.6; 4 — Мечет-Сай, к.7, п.6; 5 — Мечет-Сай, к.8, п.1; 6 — Переволочан, к.10, п.1; 7 — Прохоровка, к.2; 8 — Челкар, к.6, п.2


Рис. 11

Рис. 11.

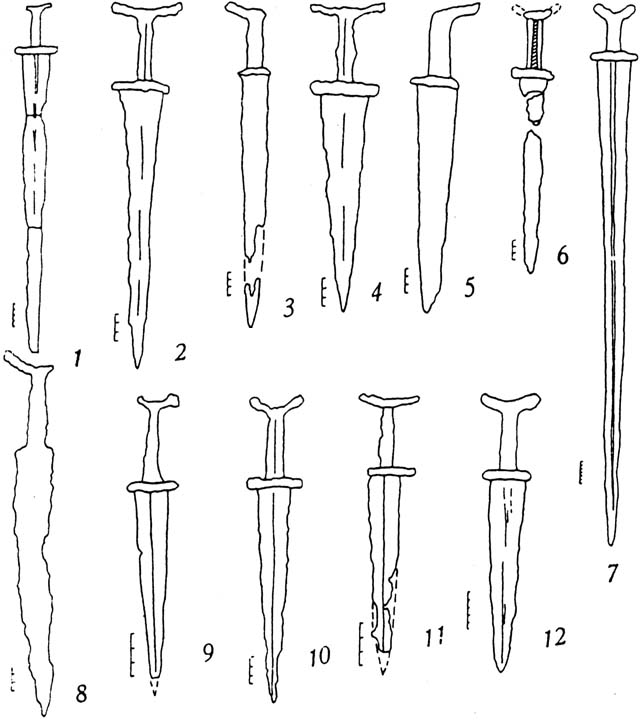

1 — Прохоровка, к.3; 2 — Старые Киишки, к.11, п.11; 3 — Увак, к.2, п.7; 4 — Старые Киишки, к.11, п.12; 5 — Увак, к.5, п.8; 6 — Башкирское стойло, к.2, п.1; 7 — Увак, к.2, п.7; 8 — Старые Киишки, к.11, п.17; 9 — Старые Киишки, к.9, п.8; 10 — Старые Киишки, к.14, п.5; 11 — Старые Киишки, к.9, п.10; 12 - Увак, к.5, п.9


Рис. 12

Рис. 12.

1 — Лебедевка V, к.29, п.1; 2 — Лебедевка VII, к.6; 3 — Старые Киишки. к.13, п.11; 4 — Старые Киишки, к.20, п.6; 5 — Старые Киишки, к.20, п.6; 6 — Старые Киишки. к.20, п.7; 7 — Бишунгарово, к.2, п.5; 8 — Бишунгарово. к.2, п.5; 9 — Бишунгарово, к.2, п.6; 10 — Бишунгарово, к.19, п.2; 11 — Бишунгарово, к.19, п.2; 12 — Бишунгарово, к.3, п.6; 13 — Бишунгарово, к.19, п.2; 14 — Бишунгарово, к.19, п.5; 15 — Леканды, к.2, п.1; 16 — Рычковка, к.2, п.1; 17 — I Новоорский, к.6, п.4


Рис. 13

Рис. 13.

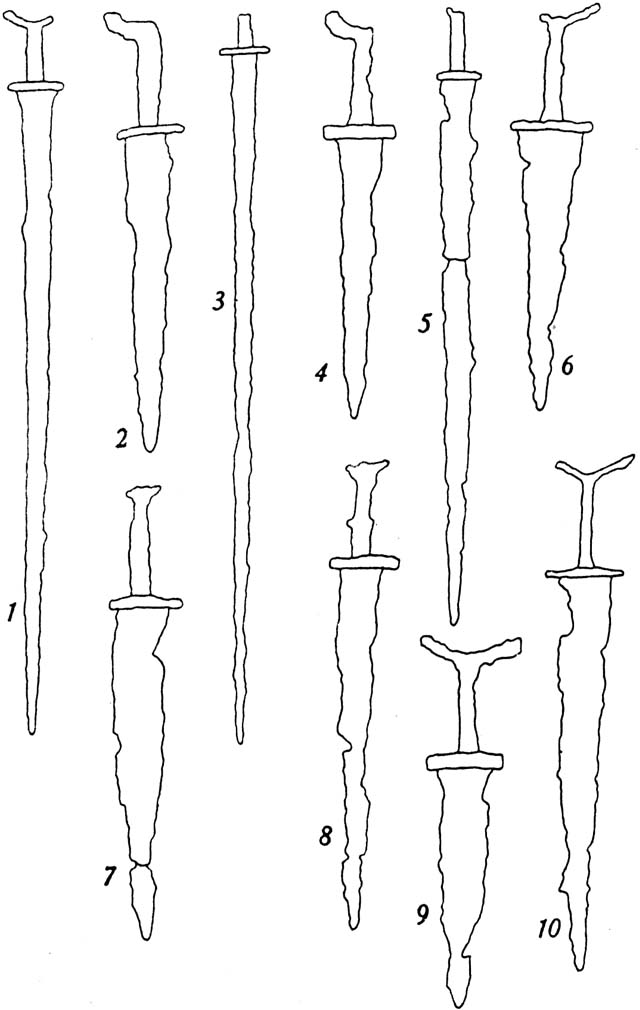

1 — Старые Киишки, к.15, п.1; 2 — Старые Киишки, к.15, п.1; 3 — Старые Киишки, к.15, п.2; 4 — Старые Киишки, к.15, п.2; 5 — Старые Киишки, к.15, п.3; 6 — Старые Киишки, к.15, п.4; 7 — Старые Киишки, к.15, п.5; 8 — Старые Киишки, к.15, п.5; 9 — Старые Киишки, к.15, п.5; 10 — Старые Киишки, к.15, п.30


Рис. 14

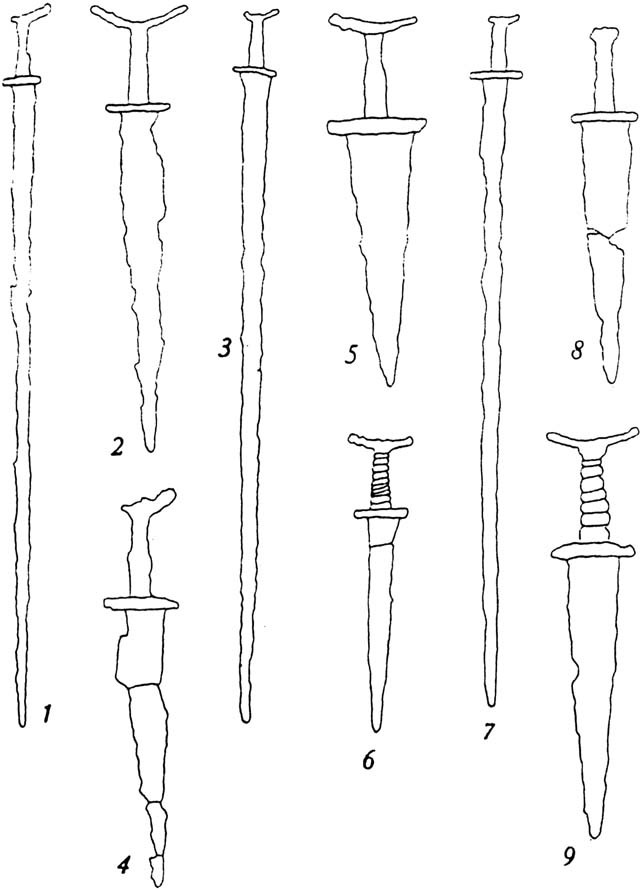

Рис. 14.

1 — Старые Киишки, к.15, п.6; 2 — Старые Киишки, к.15, п.6; 3 — Старые Киишки, к.15, п.7; 4 — Старые Киишки, к.15, п.7; 5 — Старые Киишки, п.15, п.8; 6 — Старые Киишки, к.18, п.2; 7 — Старые Киишки, к.18, п.6; 8 — Старые Киишки, к.18, п.18; 9 — Старые Киишки, к.18, п.35


Рис. 15

Рис. 15.

1 — Старые Киишки, к.9, п.10; 2 — Старые Киишки, к.14, п.6; 3 — Старые Киишки, к.13, п.13; 4 — Старые Киишки, к.9, п.1; 5 — Муракаево, к.4, п.2; 6 — Старые Киишки, к.20, п.3; 7 — Старые Киишки, к.13, п.4; 8 — Калмыково, к.1, п.1; 9 — Старые Киишки, к.14, п.1; 10 — Бишунгарово, к.2, п.1; 11 — Старые Киишки, к.18, п.28; 12 — Переволочан, к.6, п.2; 13 — Новый Кушак, к.33; 14 — Тавлыкаево, к.1, п.6


Рис. 16

Рис. 16.

1 — Бесоба, к.9; 2 — Темир; 3 — Березовский; 4 — Четыре Мара, к.7, п.3; 5 — Бесоба, к.8; 6 — I Новоорский, к.7; 7 — Ак-Булак; 8 — Муракаево, к.4, п.3; 9 — Ибрагимово; 10 — I Пятимары, к.9, п.1


Рис. 17

Рис. 17.

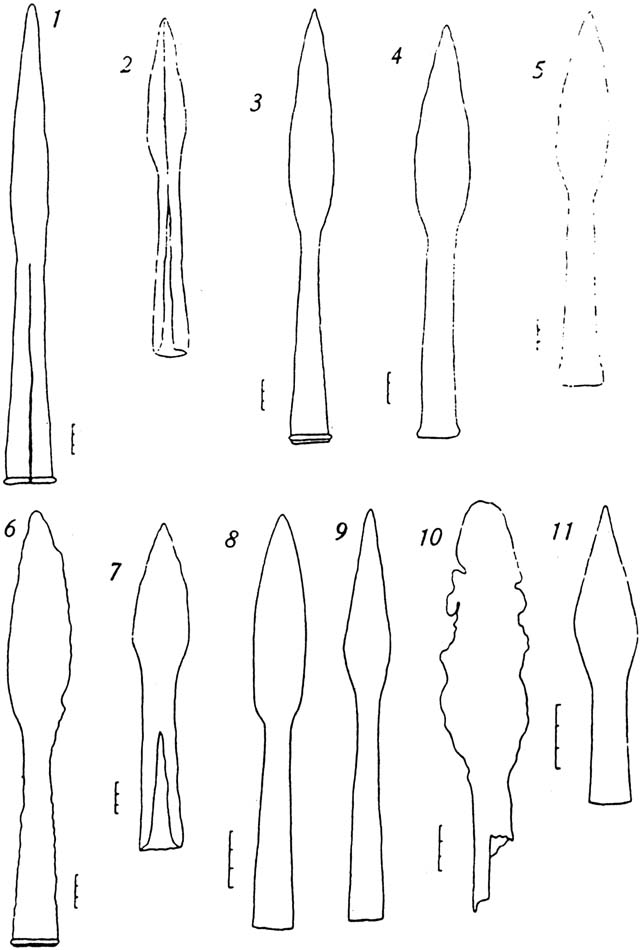

1 — Филипповка, к.10; 2 — Березовский; 3 — Переволочан, к.10, п.4; 4 — Филипповка, к.7; 5 — Переволочан, к.10, п.1; 6 — Переволочан, к.10, п.2; 7 — Кара-Оба; 8 — II Сибай, к.7; 9 — II Сибай, к.7; 10 — Прохоровка, к.2; 11 — Гумарово, к.4


Рис. 18

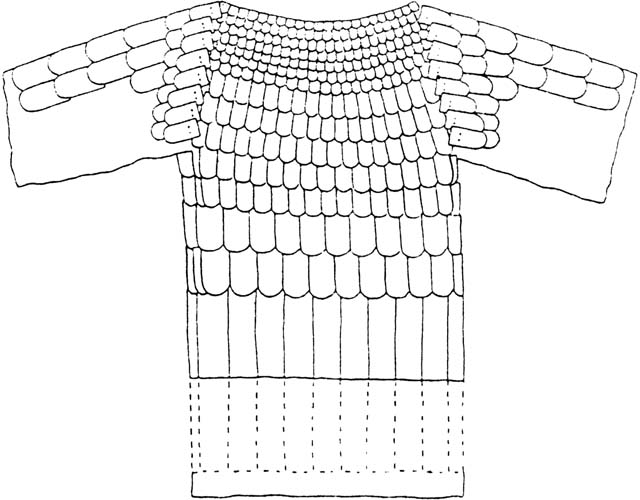

Рис. 18. Реконструкция доспеха из кургана 10 Филипповского могильника


Рис. 19

Рис. 19.

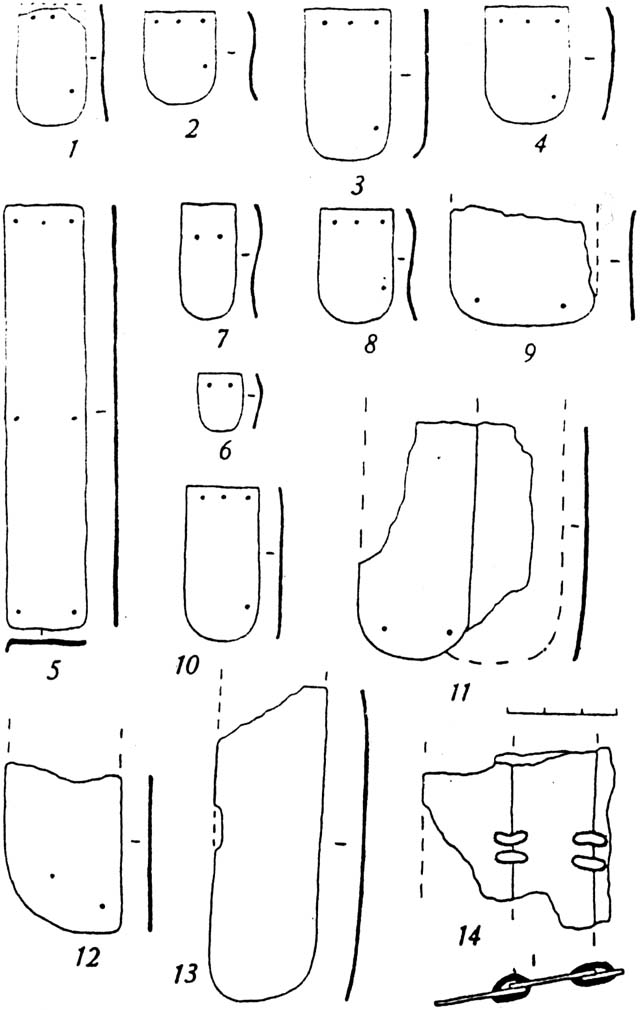

1-4, 8, 10 — Филипповка, кк.3, 7 и 10; 5 — Филипповка, к.10; 9, 11, 13 — Переволочан, к.10, п.3; 12 — Переволочан, к.10, п.3; 14 — Переволочан, к.10, п.3


Рис. 20

Рис. 20.

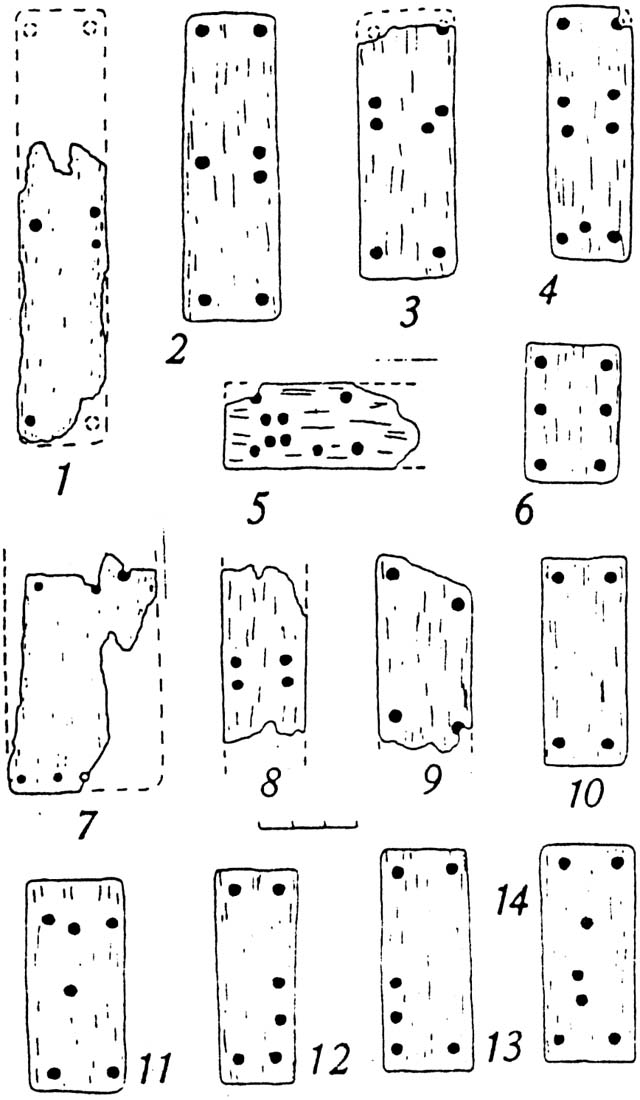

1, 2, 3, 4 — Филипповка, кк.7 и 9; 5 — Филипповка, к.7; 6 — Филипповка, к.7; 7, 8, 9 — Филипповка, кк.7 и 9; 10, 11, 12, 13, 14 — Переволочан, к.10, п.1


Рис. 21

Рис. 21.

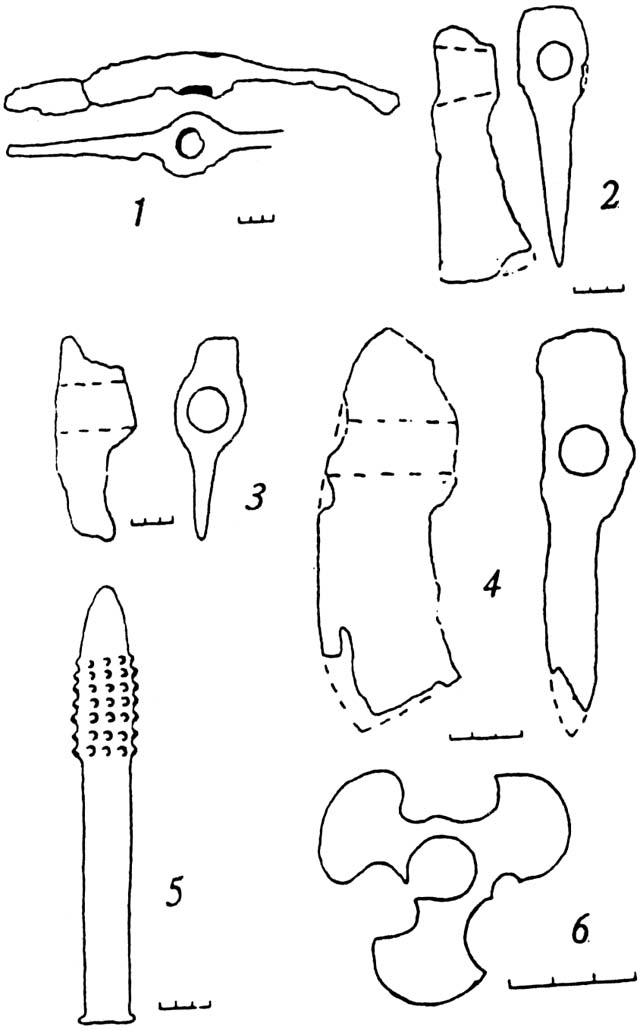

1 — район г. Орска; 2 — Мечет-Сай, к.2, п.4; 3 — Переволочан, к.10, п.2; 4 — Новоорский, к.2, п.3; 5 — Пятимары I, к.8; 6 — Чкаловский, к.4, п.13


Рис. 22

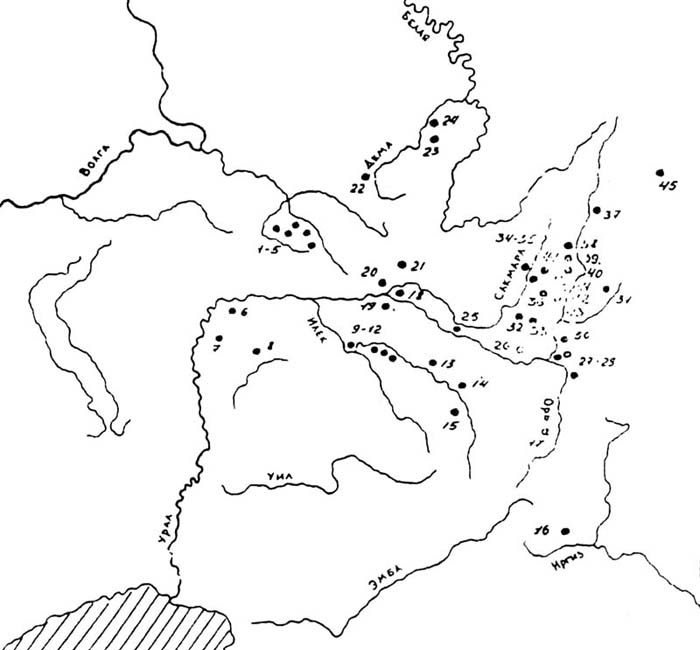

Рис. 22. Карта-схема расположения археологических памятников первой хронологической группы.

1-5 — Любимовка, Крыловский, Преображенка, Новая Белогорка, Липовка; 6 — Алебастрова гора; 7 — Челкар; 8 — Лебедевка, 9-12 — Покровка, Тара-Бутак, Пятимары, Мечет-Сай; 13 — Нагорное, 14 — Ак-Жар; 15 — Бесоба, Сынтас, Жалгыз-Оба; 16 — Карсакбас; 17 — Матвеевский; 18 — Горбатый мост; 19 — Бис-Оба: 20 — Чкаловский; 21 — Октябрьское; 22-24 — Елбулак-Тамак, Уязыбашево, Чукраклы; 25 — Гумарово; 26 — Сара; 27-29 — Новый Кумак, Три Мара, Четыре Мара; 30 — Новоорский; 31 — Аландское; 32-33 — Переволочан, Ивановка; 34-35 — Комсомол, Старый Комсомол; 36 - Сосновка; 37-42 — Черниговский, Альмухаметово, Целинный, Сибай, Сагитово, Булатово, Березовка; 44 — Биш-Уба; 45 — Клястицкое


Рис. 23

Рис. 23. Карта-схема расположения археологических памятников второй хронологической группы.

1 — Кара-Оба; 2-6 — Любимовка, Преображенка, Липовка, Осьмушкино, Ивановская дюна; 7 — Рубежка; 8 — Алебастрова гора; 9 — Челкар; 10 — Лебедевка; 11 — Рычковка; 12 — Филипповка; 13 — Линевка; 14-19 — Пятимары, Мечет-Сай, Увак, Близнецы, Тамар-Уткуль, Ак-Булак; 20-21 — Алебастрова гора, Башкирское стойло; 22 — Благословенский; 23 — Ибрагимово; 24 — Урал-Сай; 25 — Джанатан; 26 — 14 км ж/д Орск-Ново-Аккермановка; 27-29 — Новый Кумак, Три Мара, Четыре Мара; 30 — Буруктал; 31 — Новоорский; 32 — Аландское; 33 — Верхне-Кардаиловка; 34 — Сосновка; 35 — Байгускарово, Переволочан; 36 — Березовка; 37 — Озерное; 38 — Матвеевский; 39 — Тавлыкаево, Бекешево; 40 — Кара-Тал, Михайловка; 41 — Сибай, Исаковский; 42 — Альмухаметово; 43 — Мало-Кизильский; 44 — Муракаево; 45-46 — Синеглазово, Исаковский; 47 — Прохоровка; 48 — Ново-Мурапталово; 49 — Каскино; 50-52 — Юрматы, Уметбаево, Чумарово; 53 — Леканды


Рис. 24

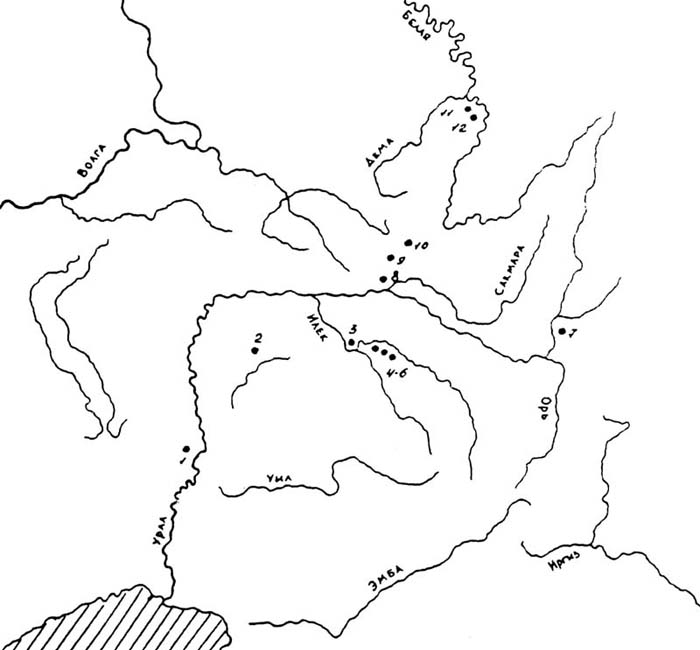

Рис. 24. Карта-схема расположения археологических памятников третьей хронологической группы.

1 — Калмыково; 2 — Лебедевка; 3 — Покровка; 4-6 — Мечет-Сай, Увак, Близнецы; 7 — Новоорский; 8 — Чкаловский; 9 — Октябрьское; 10 — Ново-Мурапталово; 11 — Старые Киишки; 12 — Бишунгарово
